세계 무기 명작선 04화 UH-60 Black Hawk

세계 무기 명작선 04화

UH-60 Black Hawk

---

생산년도 : 1974년 ~ 현재
생산대수 : 2,600대 이상
최대속도 : 294km/h
항속속도 : 280km/h
한계속도 : 357km/h
전투반경 : 592km
기체단가 : 167억원
제조사 : Sikorsky Aircraft Corporation
운용국 : 미국, 대한민국, 콜롬비아, 터키, 일본, 대만



UH-60의 개발전신인 휴이라고 더 널리 알려진 UH-1 Iroquois 는 베트남에서 수많은 부상자들의 목숨을 구하였다

  1955년 11월 1일부터 약 20여년간 베트남을 뜨겁게 달구었던 베트남전에서 UH-1 Iroquois 는 기대 이상으로 엄청난 활약을 하였습니다. UH-1이 전장에 투입된 이후 보병의 기동성은 물론이고, 외상환자의 생존율이 급상승 하였습니다. 때문에 베트남전을 거치면서 다목적 헬리콥터의 중요성이 대두되었습니다.

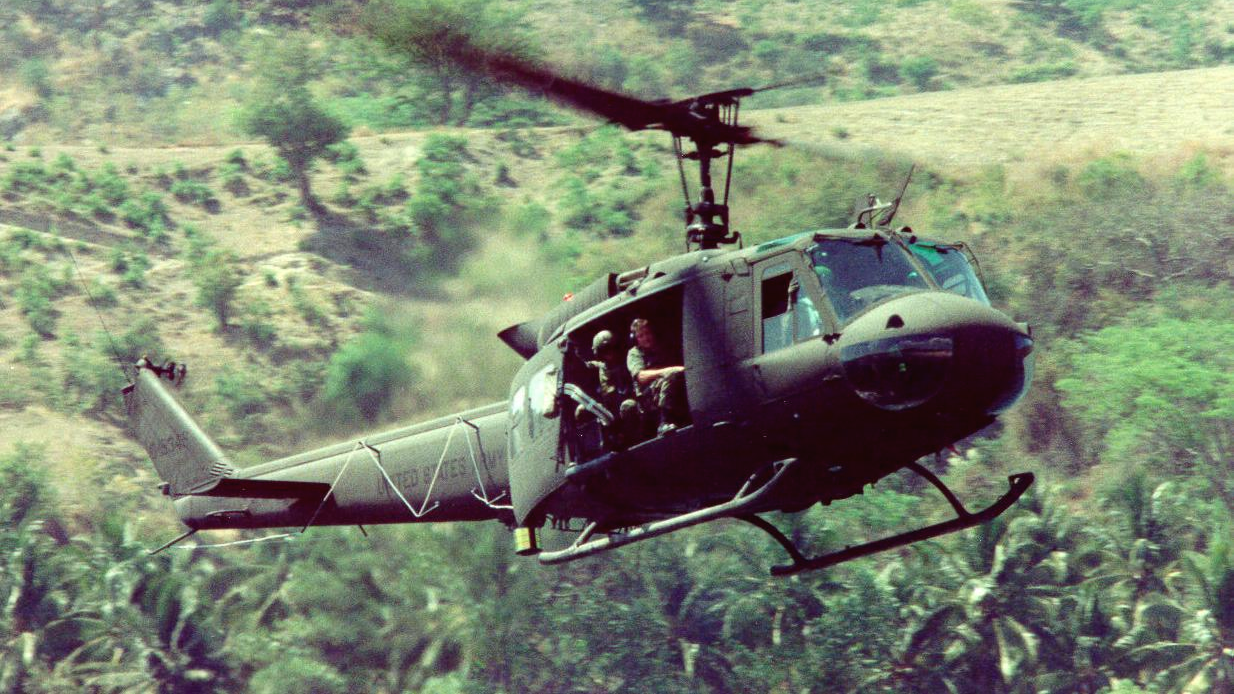

베트남전에서의 활약으로 꾸준한 사랑을 받고있는 UH-1 Iroquois

  베트남전 이후로 UH-1의 가능성과 한계점을 본 미육군은 차세대 다목적 헬기의 필요성을 느끼게 되었고 60년대 후반, UH-1을 대체하기 위한 유틸리티 전술 수송 항공시스템 (UTTAS, Utility Tactical Transport Aircraft)사업을 시작하였습니다. 이 사업에 참여한 많은 시제기 중, Sikorsky사의 YUH-60과 Boeing사의 YUH-61이 경합을 펼치게 됩니다.

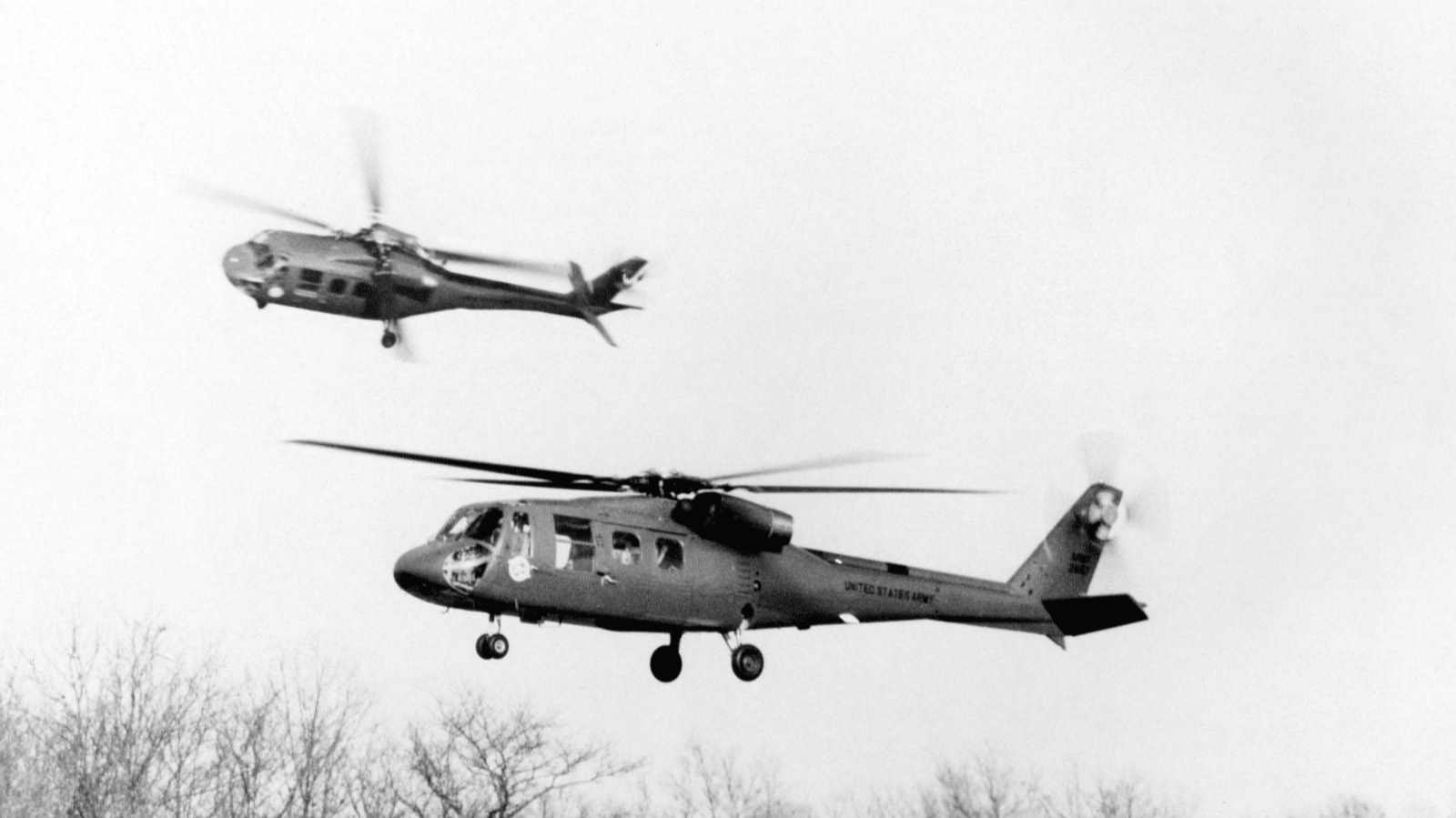

YUH-60과 막상막하의 경합을 펼친 Boeing사의 YUH-61

  YUH-60과 YUH-61은 그 성능에 있어 거의 차이가 없었기에 사업 끝까지 막상막하의 경합을 펼첬습니다. 끝내 미육군의 UTTAS와 미해군의 LAMPS (Light Airborne Multi-Purpose System, 다목적 경 공수헬기 시스템)에서 모두 Sikorsky사의 YUH-60이 채택되면서 YUH-61은 사라졌지만 그 기술력은 AH-64의 전신이 되었습니다.



미육군과 미해군 모두 최종적으로 YUH-60을 채택함으로써 UH-60은 미육군과 미해군의 다목적 헬기로 운용되고 있습니다

  차세대 다목적 헬기로써 미육군은 아래와 같은 헬리콥터를 원했습니다. 이에 제너럴 일렉트릭사에서 현대의 대부분의 헬기에서 사용하는 T700 엔진 시리즈를 개발하였습니다.



    - 엔진이 하나일 경우 피격시 추락 위험이 높아 추가적인 엔진과 유압 계통을 추가할 것

    - 기존의 라이코밍 엔진보다 더 나은 엔진으로 교체할 것

    - 속도의 향상 및 수송인원이 증가될 것

    - 다목적으로 운용가능해야 하며 UH-1 보다 더 큰 내부공간을 가질 것

    - C-130으로 수송 가능 해야 할 것

    - 소총탄으로 부터 승무원을 보호 할 방탄능력을 확보할 것

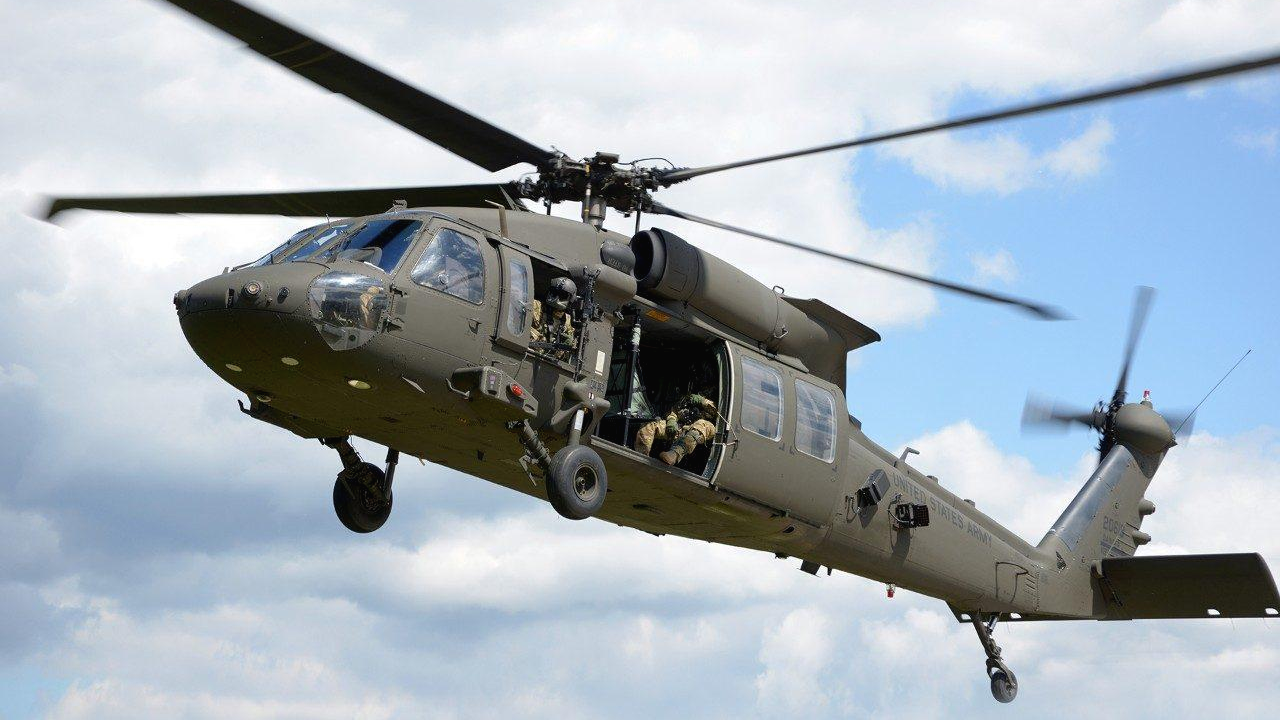

  UH-60에는 비행성능 향상과 탑승자를 배려하기 위한 다양한 기술이 접목되어 있습니다. UH-60에는 완전무장한 11명의 인원을 탑승시킬 수 있는데 이들이 탑승하고 내리는데에 편의성을 도모하기위해 커다란 슬라이딩 도어를 좌우에 배치하였습니다. 또한 방어를 위해 거치한 미니건이 탑승을 방해하지 않도록 별도의 거치대를 마련하였습니다. 종래의 헬기들의 수평꼬리날개는 단순히 비행의 안정성만을 도모했다면, UH-60의 수평꼬리날개는 헬기 속도에 따라 그 각도가 변하기 때문에 고속비행중에도 기체를 안정적으로 유지시킬 수 있도록 하였고 착륙과정에서 메인로터에서 배출된 기류로 인해 균형을 잃지 않도록 도와줍니다. 뿐만아니라 다양한 임무에 적용될 수 있으며 신뢰성과 수송능력은 그 어떤 헬기와 비교해도 부족하지 않습니다.



  UH-60는 1983년 그레나다 침공을 통해 그 이름을 알리기 시작했습니다. 그레나다 침공은 베트남 전쟁 이후 미국이 참여한 최초의 대규모 군사작전으로써 7,300여명의 미군과 OECS회원국의 병력이 그레나다에 투입되어 주요시설들을 점거하고 쿠바군과 교전하였습니다. 이때 미군 특수전병력을 목표지점까지 수송한 헬기가 바로 UH-60입니다. UH-60는 안전하게병력을 목표지점에 수송하였고, 이후 많은 작전에서도 다목적 헬기로써 다양한 작전을 수행하였습니다.

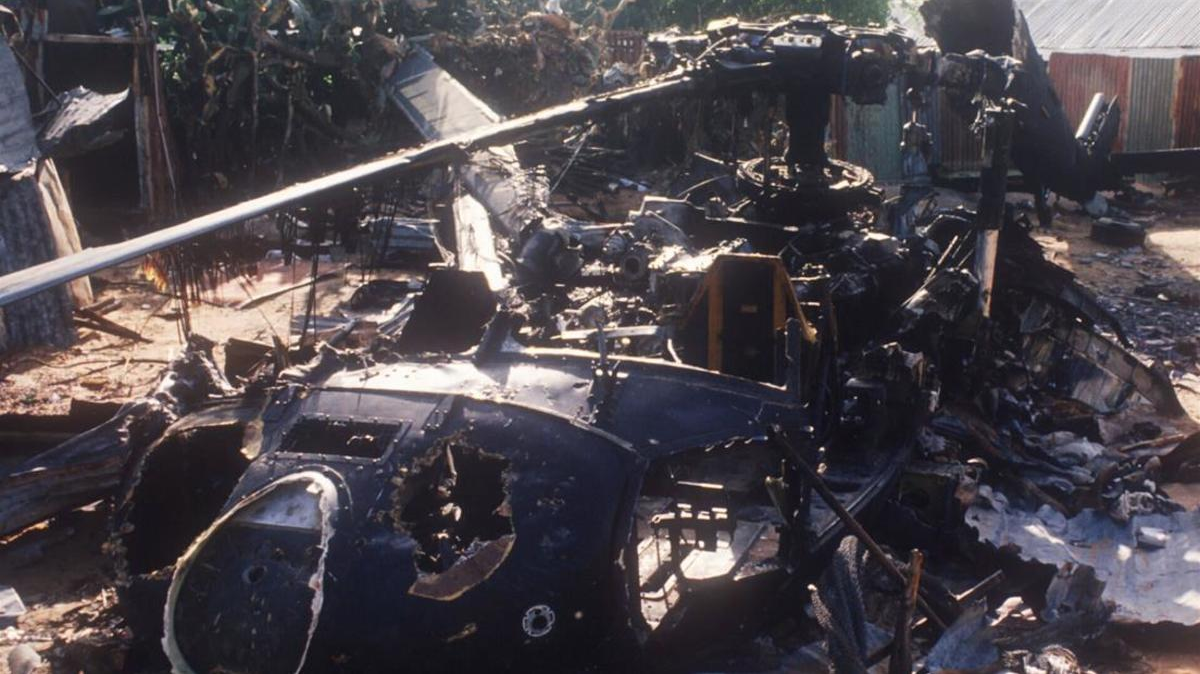

  물론 UH-60이 꽃길만 걸은 것은 아닙니다. 1993년 모가디슈 전투에서 2대의 UH-60이 수백발의 총격과 RPG-7 공격에 의해 격추되었습니다. 이를 그린 "블랙호크다운 (Black Hawk Down, 2002년)"이라는 영화도 있었죠. 물론 UH-60의 성능상의 문제로 격추된 것은 아니었고 당시 미군은 미군 특수전 병력에 대한 과신 탓이었는지 대낮에 위험지역 상공을 저공 저속비행하였고 무장세력에 발각되는 바람에 격추되었습니다. 장비의 문제보다는 너무 안일했던 운용방식에 문제가 있었던 것입니다. 때문에 이후에도 많은 작전에서 다목적 전술헬기로써 UH-60이 사용되었습니다.

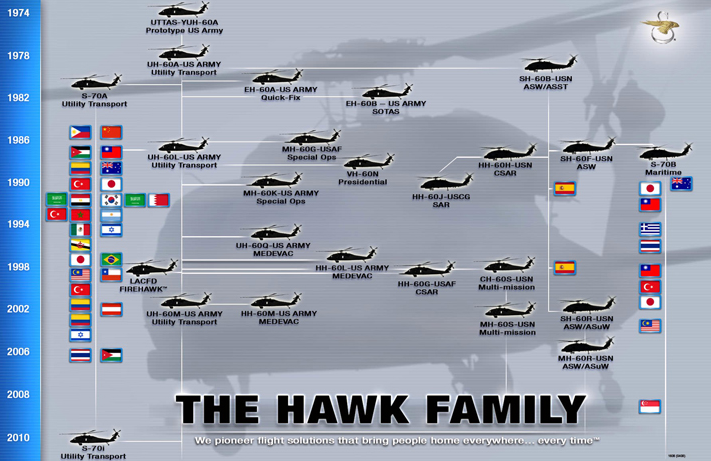

  아직까지도 많은 사랑을 받고 있는 UH-60은 다양한 바리에이션이 있습니다. 기본적으로 UH-60은 육군에서 운용중인 바리에이션 메인 스트림입니다. HH-60은 미 공군에서 운용중인 바리에이션 메인 스트림입니다. SH-60은 해군에서 운용중인 바리에이션 메인 스트림입니다. EH-60은 특수목적, MH-60은 다목적 바리에이션 메인 스트림입니다. 각 메인 스트림 아래에 다양한 파생형이 있습니다.

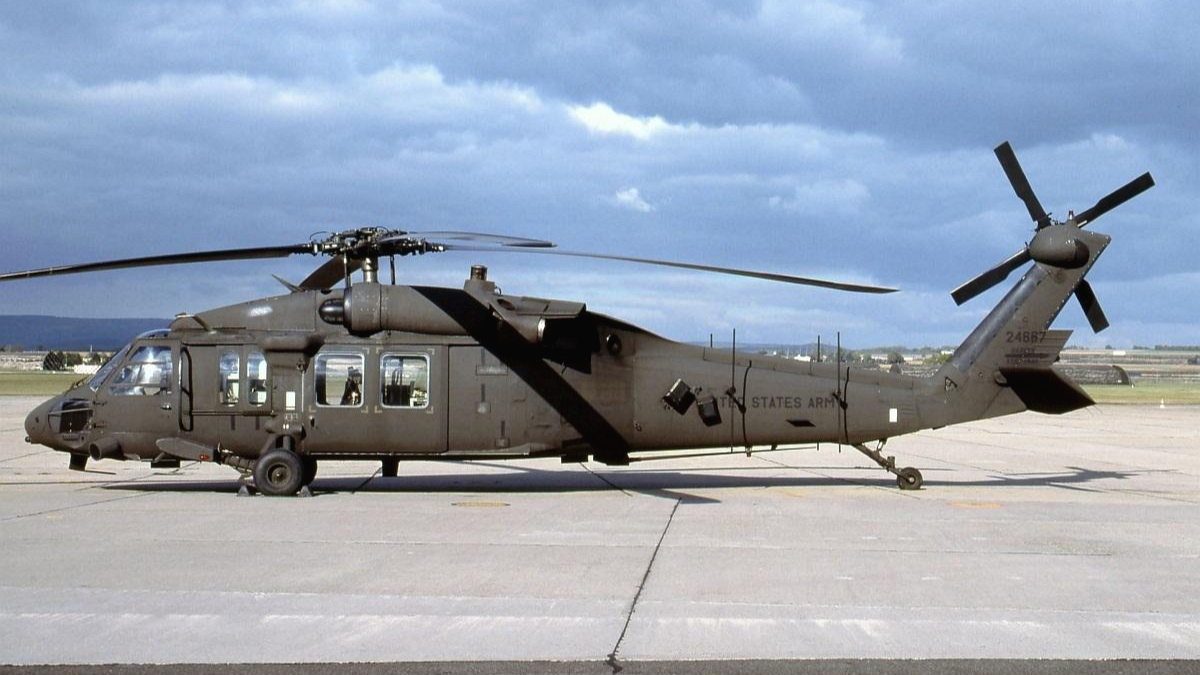

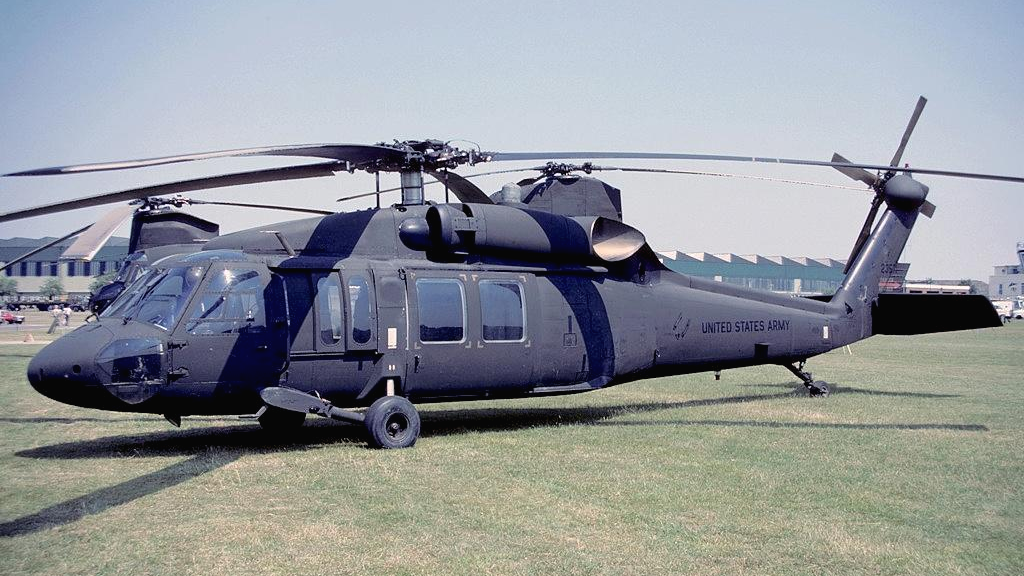

최초 생산된 육군의 UH-60A Black Hawk는 1977년부터 1989년까지 생산되었습니다. 현재는 주방위군에서만 사용되며 나무지 기체는 타국에 공여되거나 퇴역했습니다. 현재는 UH-60L이나 UH-60M가 UH-60A의 자리를 대체하고 있습니다



지휘용으로 개조된 UH-60C Black Hawk는 지휘 및 정찰을 위해 개조되어 전방에 튀어나온 포드를 볼 수 있습니다

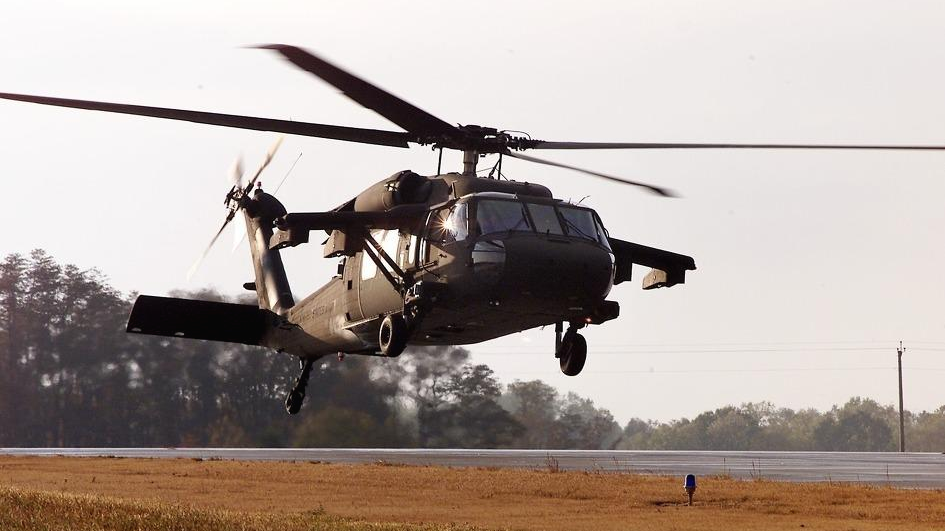

엔진과 동력계를 개량해 이륙중량과 생존성이 향상된 UH-60L Black Hawk는 UH-60A와 다른 앤진배기구가 특징적입니다

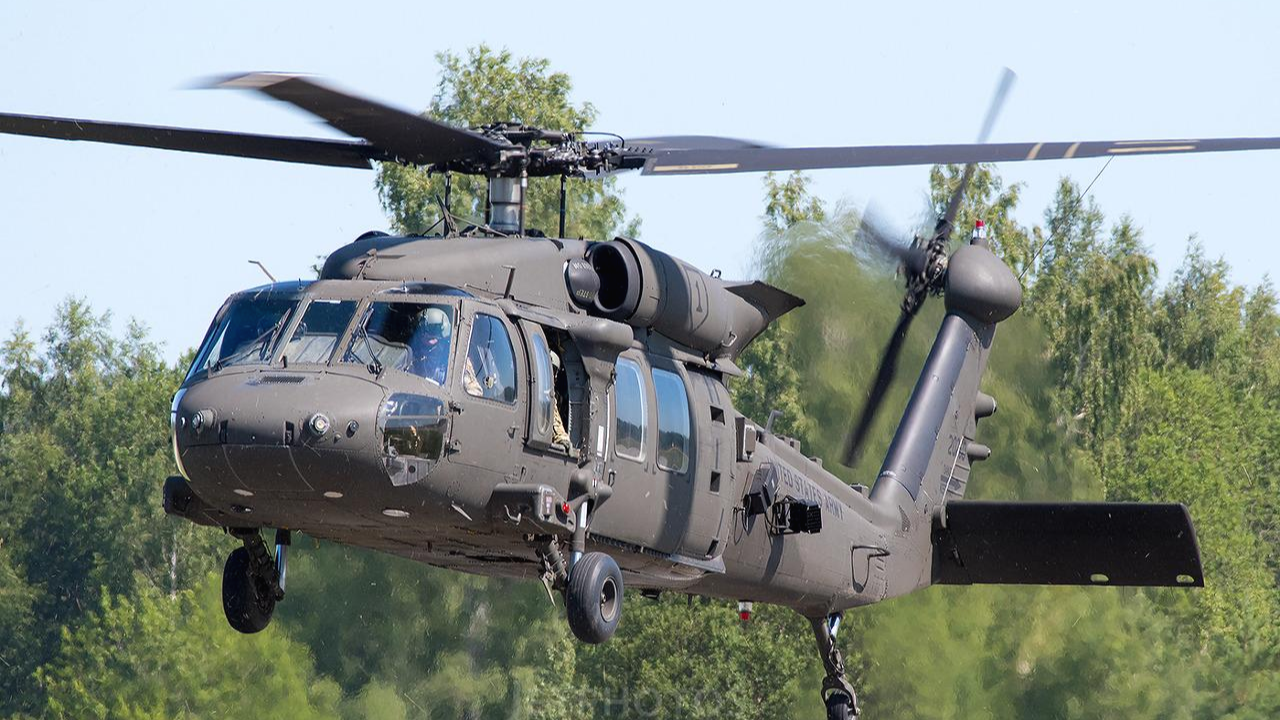

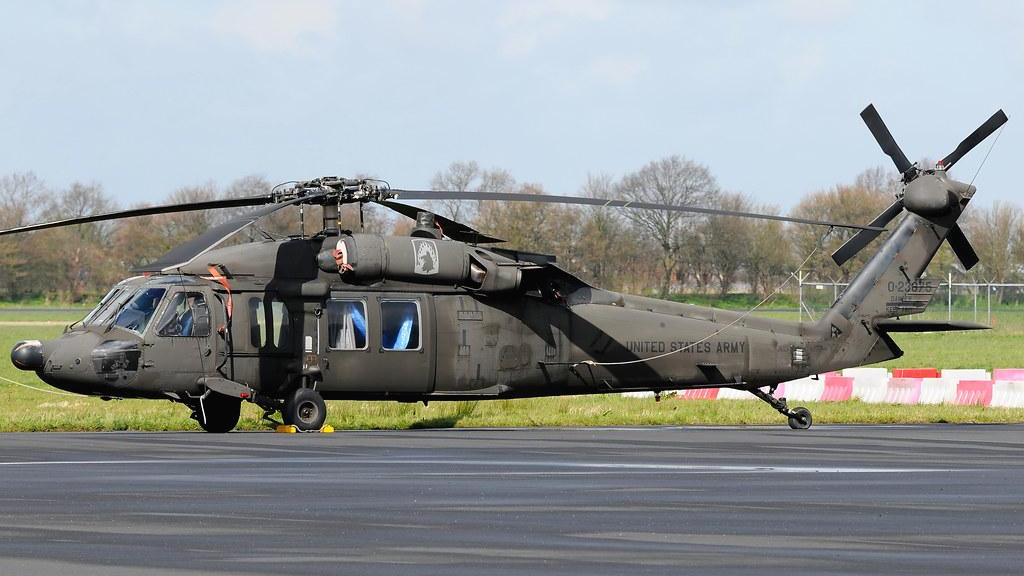

노후된 기종들을 대체하기 위해 개량된 UH-60M Black Hawk는 로터의 익면적이 넓어졌고, 글래스 콕핏과 통합 기체 관리 시스템등이 탑재되었습니다. 엔진 배기구가 기존모델들과 다른것이 특징입니다. 현재 미육군에서 주력으로 사용중인 기종입니다. 이후 FBW(Fly by Wire) 시스템이 추가되어 2008년부터 테스트와 보급이 진행중입니다

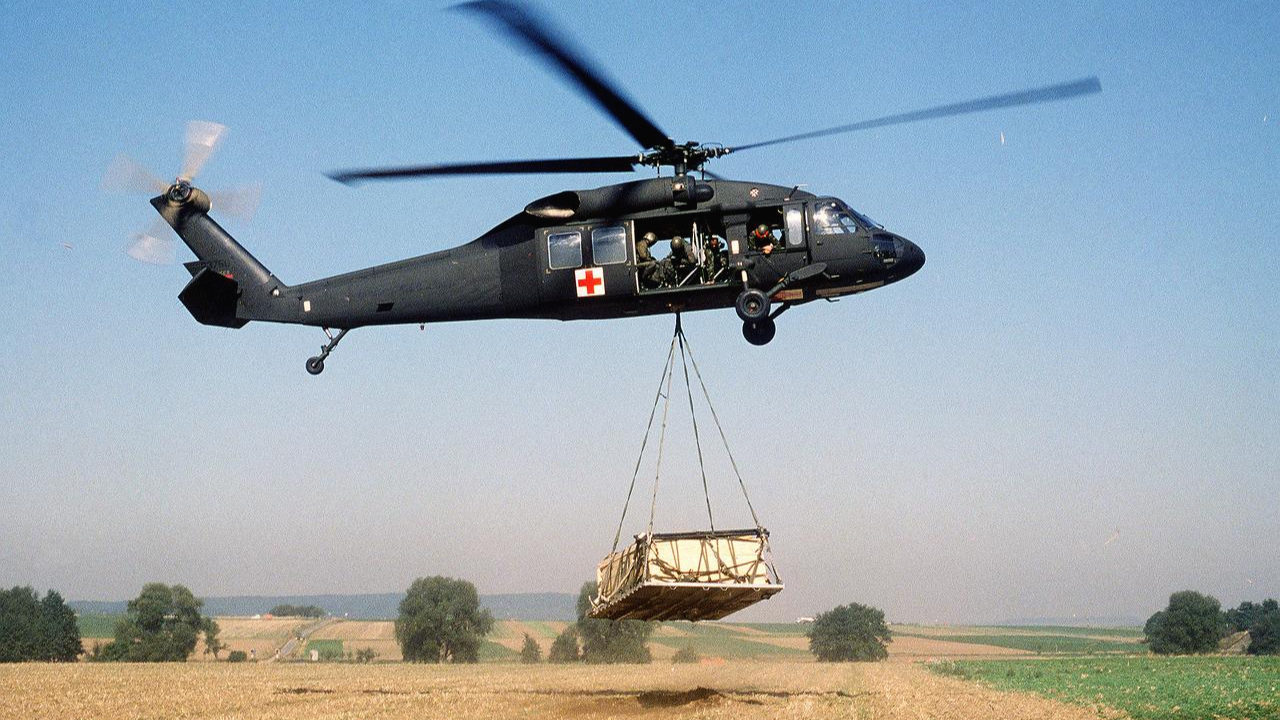

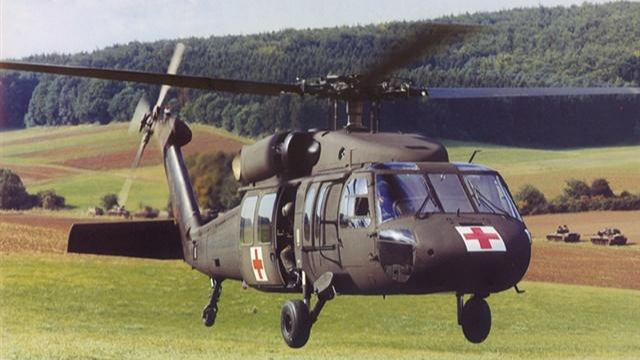

MEDEVAC을 위해 설계된 UH-60Q Black Hawk로 이후 HH-60A Black Hawk로 재명명됩니다. UH-60A를 기반으로 개조한 기종입니다 "DUST OFF"팀에서 사용한 기종입니다

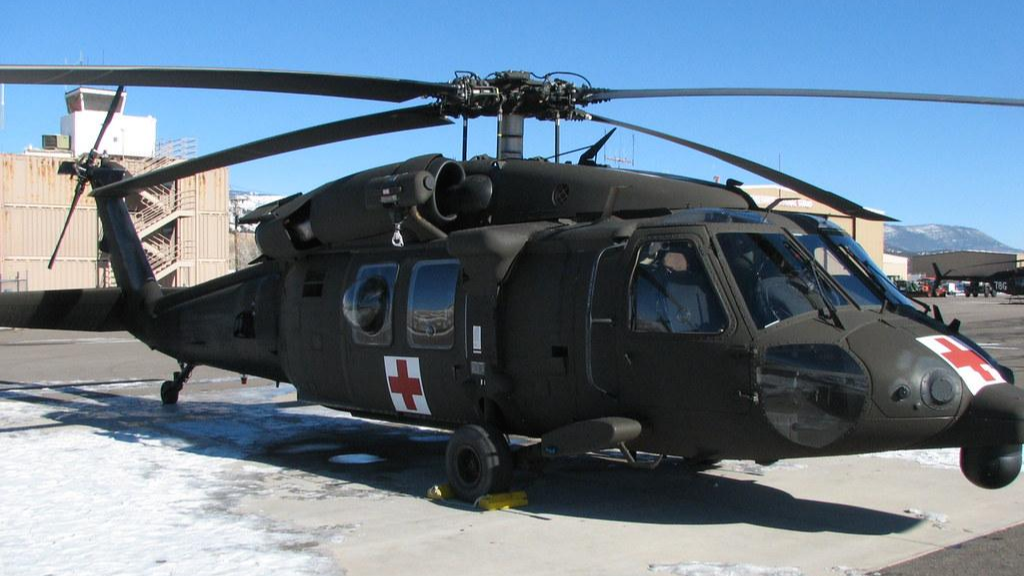

HH-60L Black Hawk는 MEDEVAC으로 개조된 모델로 호이스트와 의료장비가 탑재되어있습니다. UH-60Q에 비해 전문적인 의료장비가 탑재됩니다

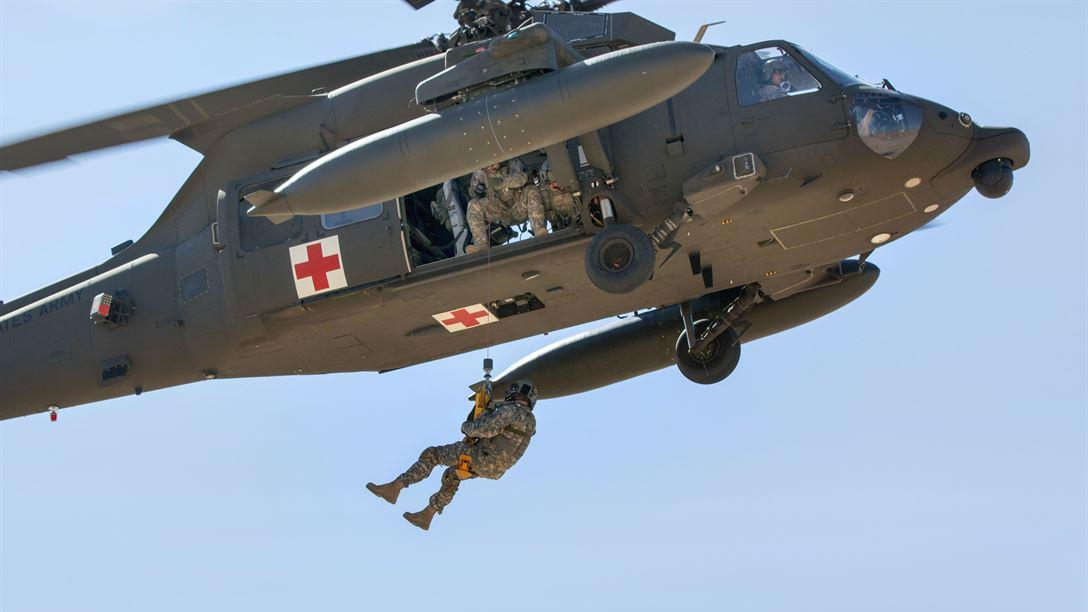

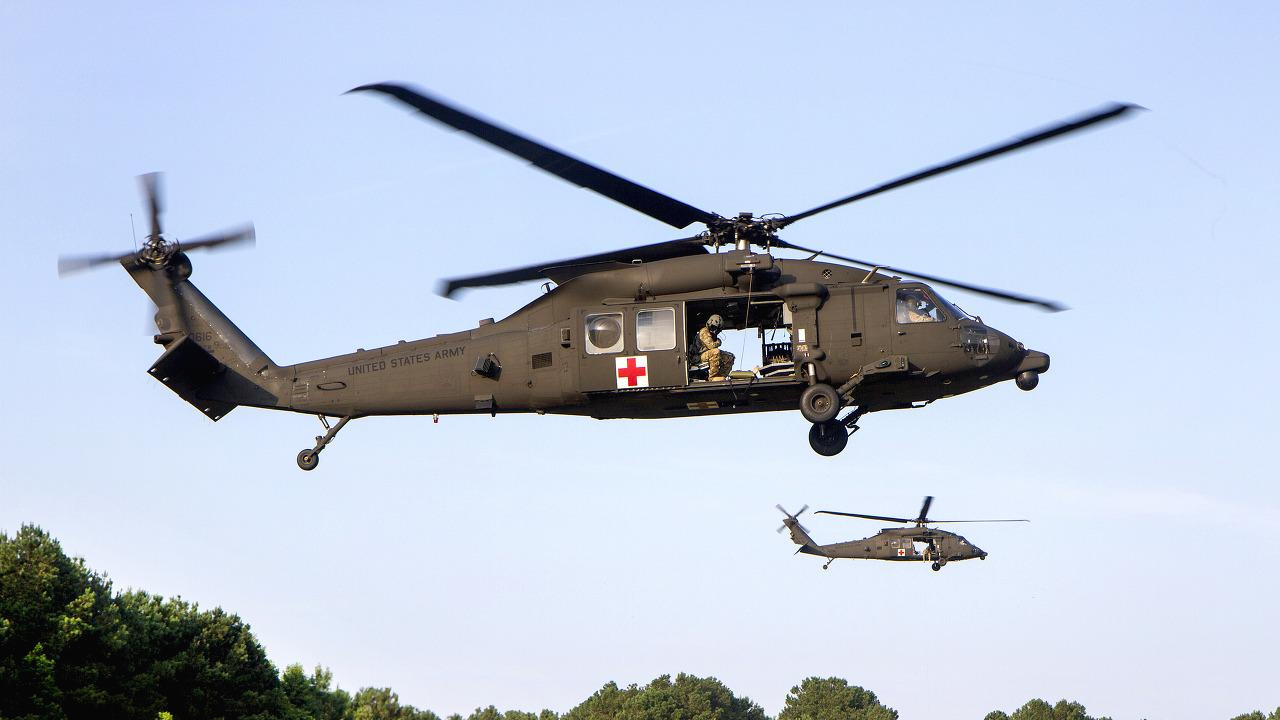

UH-60M을 MEDEVAC용으로 개조한 기종으로 가장 현대전에 적합한 기종인 HH-60M Black Hawk입니다

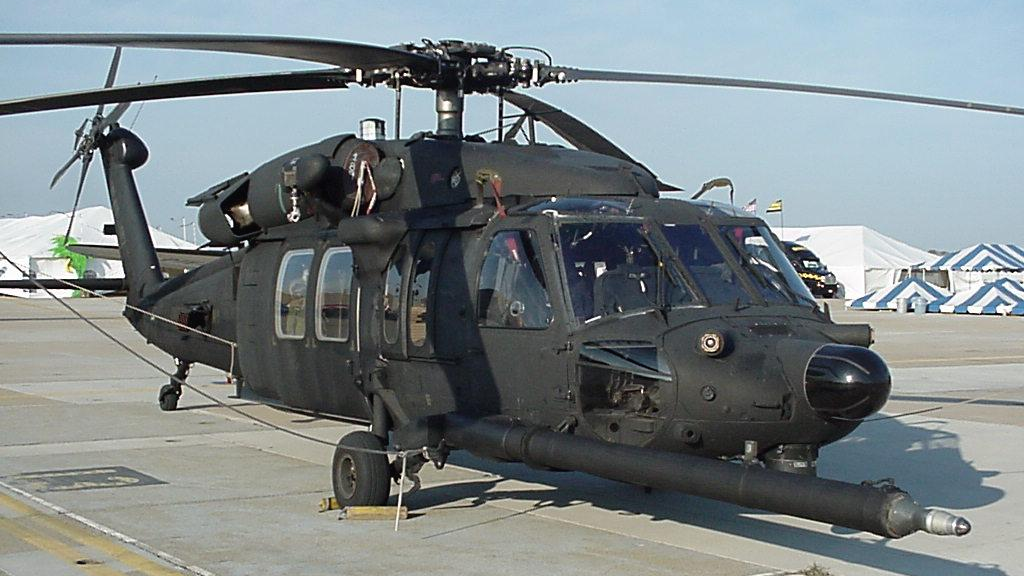

육군 특수전을 위한 MH-60K로써 모가디슈 전투에서 추락한 기종이기도 합니다. 공중급유 포로브와 전면의 비행시야보조 센서, AN / APQ-174B 지형 추적 레이더, 다양한 기체 방어수단 등이 추가 되었습니다



MH-60L Black Hawk는 UH-60L을 특수작전용으로 개발한 기체로 160 특수전 항공연대 (Night Stalkers)가 사용하는 기체입니다



전자전을 위해 파생된 EH-60A Black Hawk는 전자전을 위한 장비를 탑재하고 있습니다. 지휘를 위한 장비와 외부안테나를 추가한 EH-60C Black Hawk의 전신이 되는 모델이기도 합니다

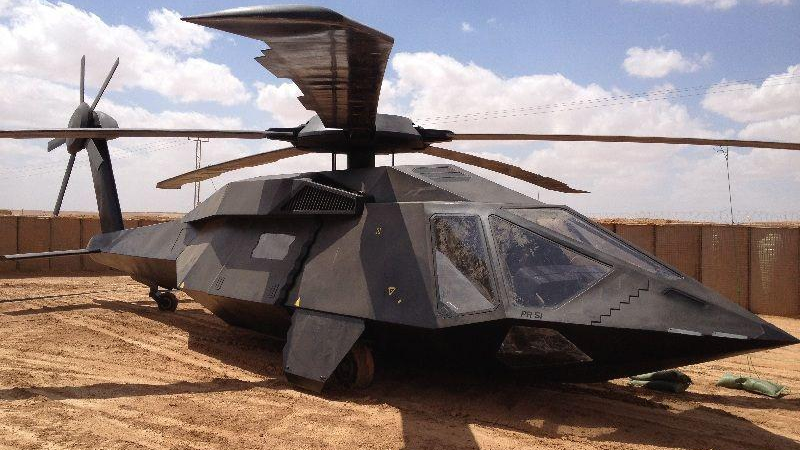

스텔스 기능에 주안점을 둔 MH-60X Ghost Hawk (가칭)은 공식적으로 밝혀진 정보가 거의 없으며 위의 사진도 정보를 토대로 제작한 모형입니다. 2011년 오사마 빈 라덴 사살작전에서 한대가 추락하였고 이 때 남아있는 잔해사진이 전부인 베일에 쌓여 있는 기종입니다

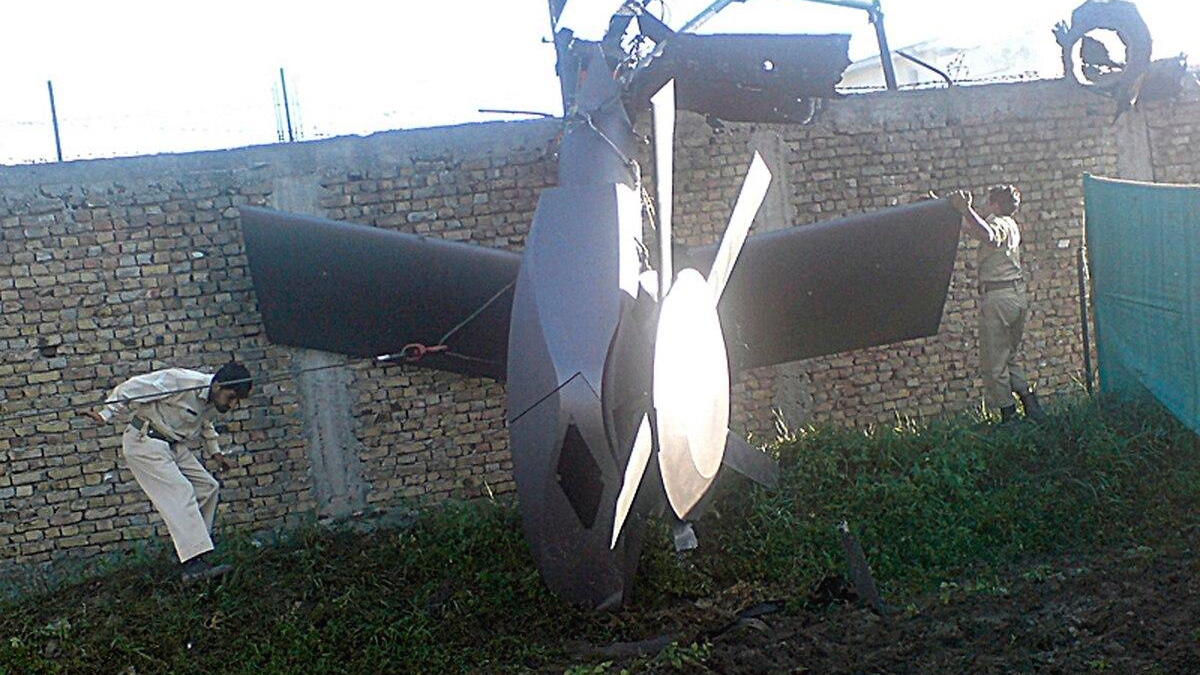

현장에서 발견된 MH-60X Ghost Hawk (가칭)의 잔해



HH-60D Night Hawk는 미 공군의 MEDEVAC 기종의 프로토타입 입니다

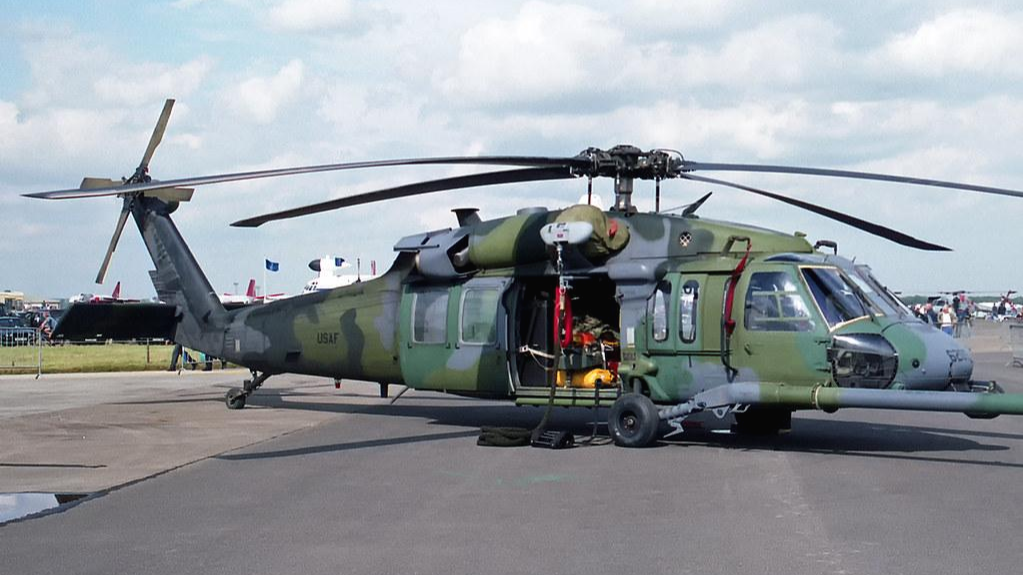

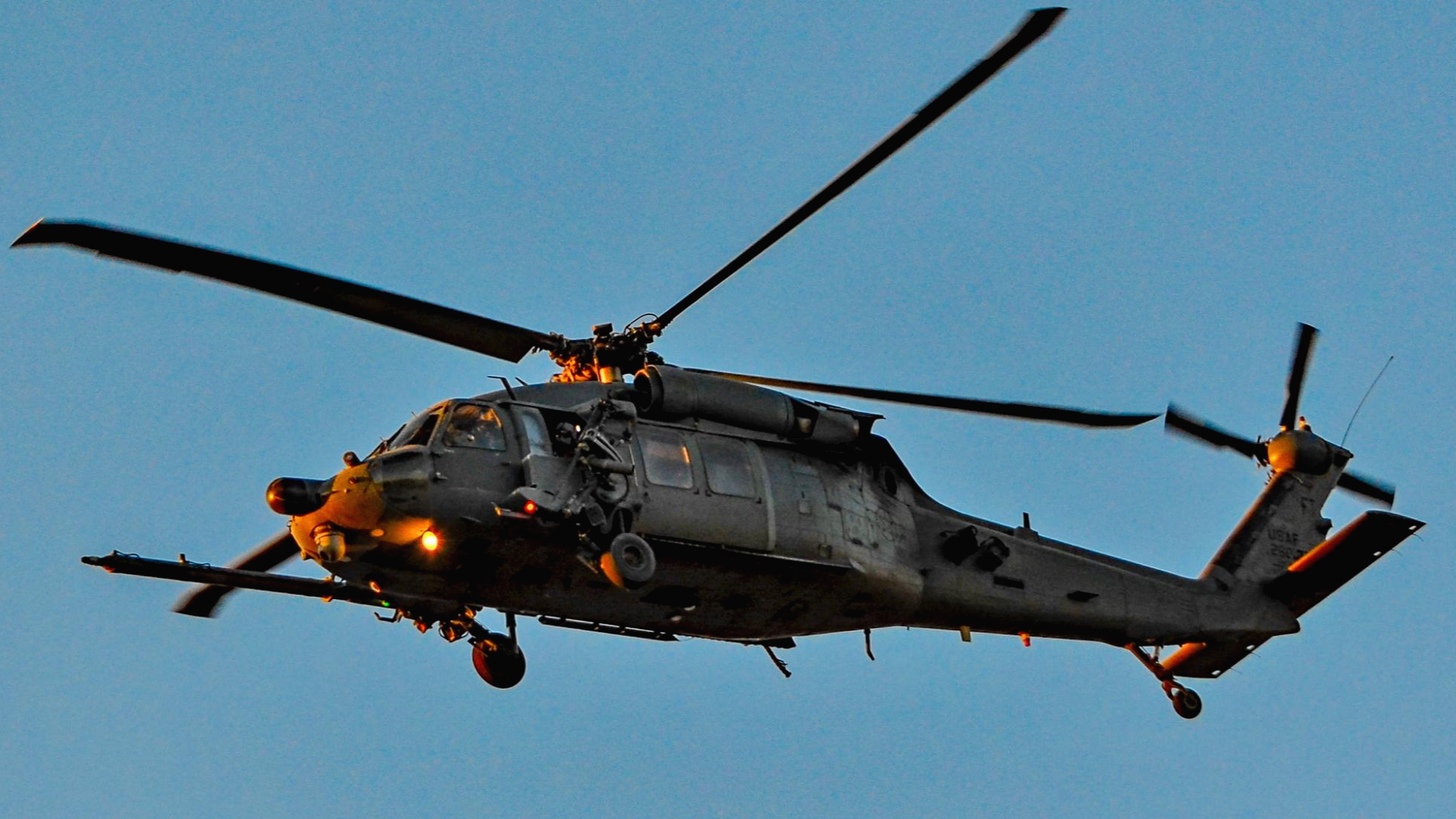

HH-60G Pave Hawk는 미 공군의 수색 및 구조 헬리콥터로써 호이스트와 공증급유 프로브가 특징입니다

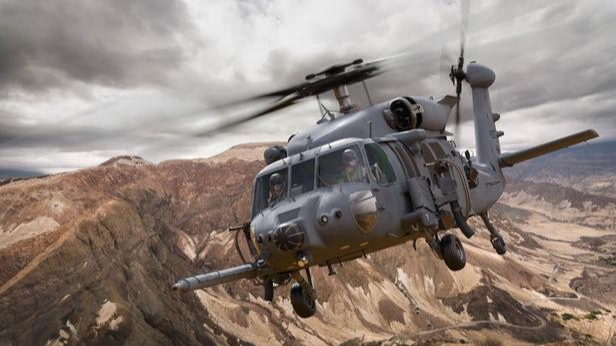

HH-60W Pave Hawk는 가장 현대화된 미 공군의 수색 및 구조 헬리콥터로써 현재 개발중이며 추후에 HH-60G를 대체할 기종입니다



MH-60G Pave Hawk는 HH-60G를 특수전용으로 개량한 기종으로, 장거리 연료탱크와 공랭식 급유기능, FLIR등을 추가하였습니다

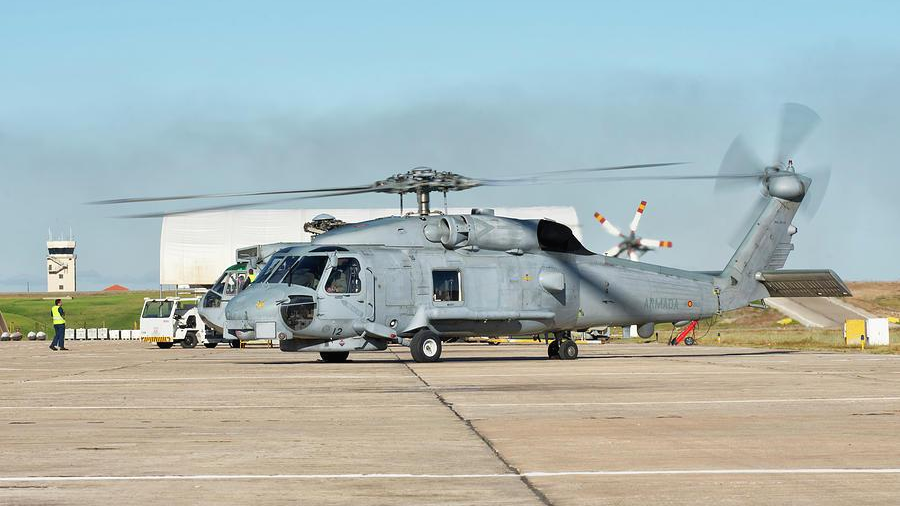

SH-60B Sea Hawk는 LAMPS (Light Airborne Multi-Purpose System) 헬기로 미 해군에 배치된 헬기로써 기체 하부에 둥근 레이더가 특징이며 어뢰나 헬파이어를 장착할 수 있습니다



SH-60F Ocean Hawk는 항모에서 운용되는 SH-3 Sea King을 대체하기 위한 미 해군의 대잠 / 탐색 구조용 헬리콥터로써 좌측하단에 붙어있는 대잠레이더가 특징입니다

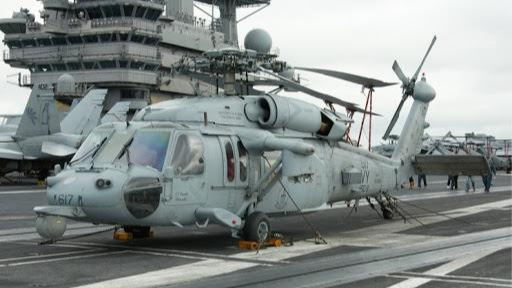

HH-60H Rescue Hawk는 미 해군의 전투 / 탐색 구조용 헬리콥터로써 해상특수전과 대수상전에도 투입될 수 있습니다

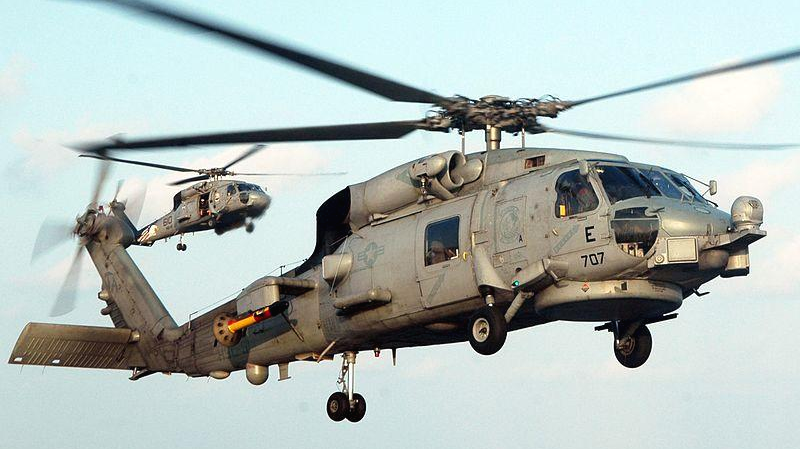

MH-60R Sea Hawk는 미 해군이 채택한 차기 대잠헬리콥터로써 가장 최신의 기체입니다



MH-60S Knight Hawk는 미 해군의 CH-46과 HH-60H를 모두 대체하기 위해 개발된 기체로 기체는 미 육군의 Black Hawk를 그대로 사용하지만 내부 부품과 구동계는 미 해군의 규격을 적용하였습니다

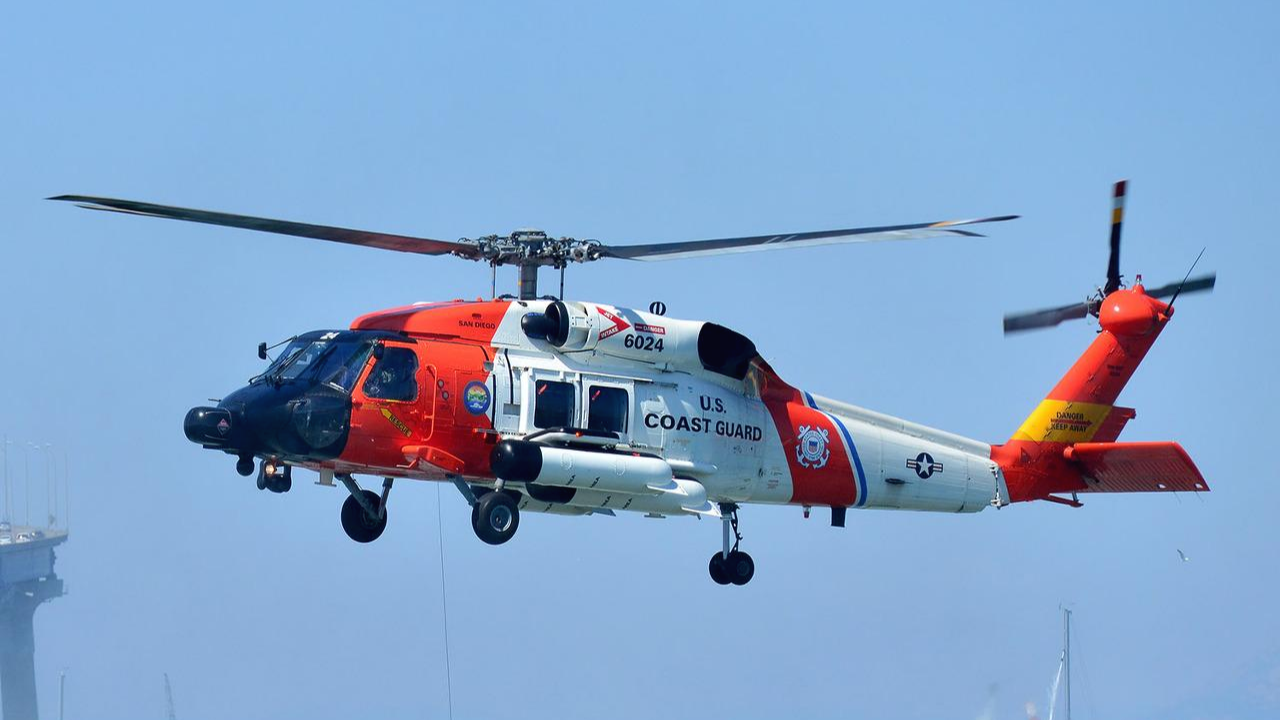

HH-60J Jay Hawk는 미국 해안경비대의 탐색구조헬기로써 후에 MH-60J로 재명명되며 MH-60J의 작전능력을 향상시킨 MH-60T Jay Hawk로 개량되었습니다



VH-60N White Hawk는 미 해병대의 VIP 수송모델로써 대통령 이동에 쓰입니다



  다목적 헬기로써 육해공을 가리지 않고 다양한 곳에서 활약하며 그 어떤 헬기도 대체하지 못할 헬기로써 수많은 보병의 발이자, 눈이자, 구원자인 UH-60 Black Hawk는 명품무기로써 충분한 것 같습니다.





성능 : ★★★★☆ (4/5)

가격 : ★★★☆☆ (3/5)

외관 : ★★★★☆ (4/5)

역사 : ★★★☆☆ (3/5)



총평 : 3.50점 / 5.00점
