▣ ATragMX

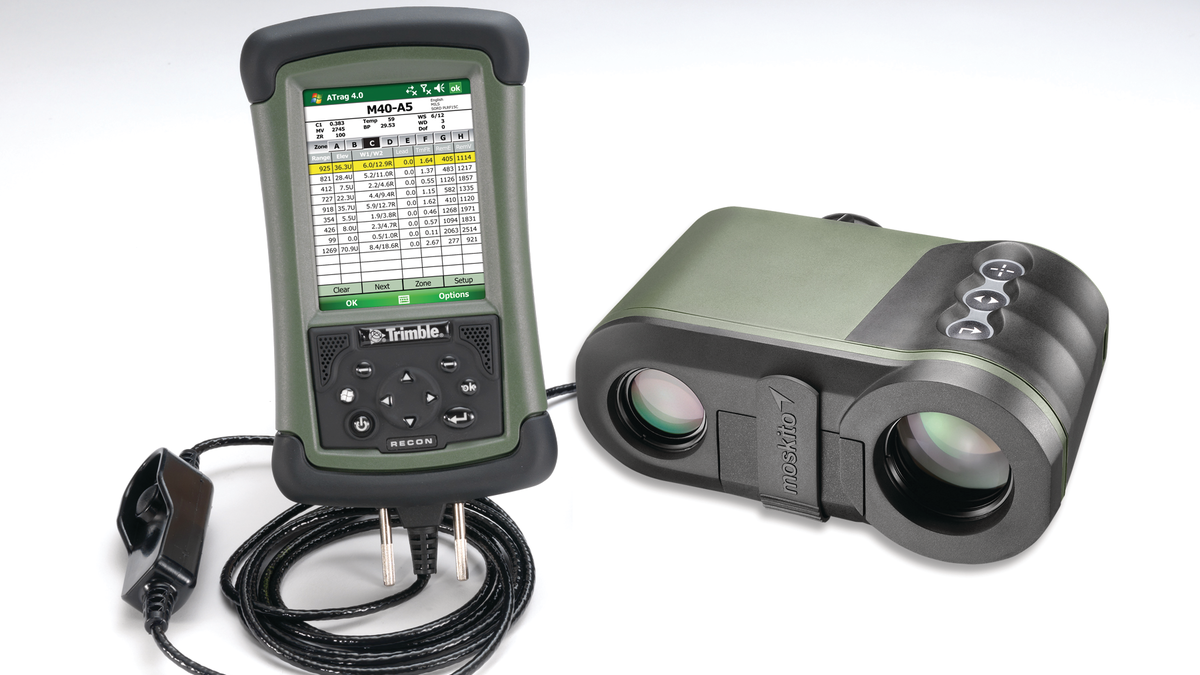

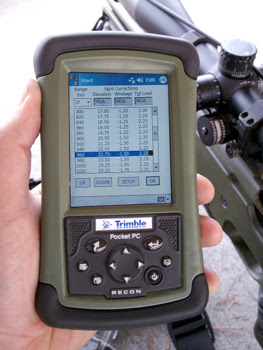

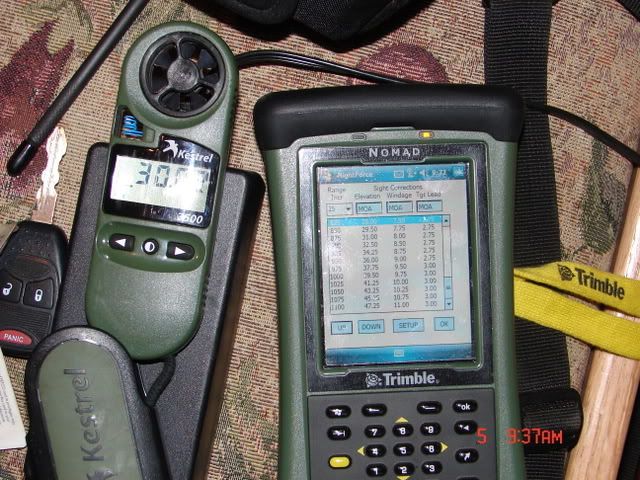

  ATragMX는 정확히 말하면 사진에 있는 기계가 아닌 소프트웨어 이름입니다. ATragMX는 대기조건, 총기 데이터, 탄약, 속도 및 총구속도, 표적과의 거리등을 고려하여 표적을 타격하기 위한 정확한 조준데이터를 계산하여 표시해줍니다. 또한 군용 ATragMX는 극한의 환경을 견디기 위해 낙하, 진동, 습도, 고도 등 극한의 조건에서도 동작가능한 PDA장비에서 사용되며 관측장비에서 수집한 데이터와 연동됩니다. 소프트웨어인 만큼 다양한 기능이 있기 때문에 ATragMX의 자세한 사용법을 사진과 영상으로 알아보겠습니다!

---



▣ ATragMX 사용법

1. Unit of Measure (측정단위 설정)

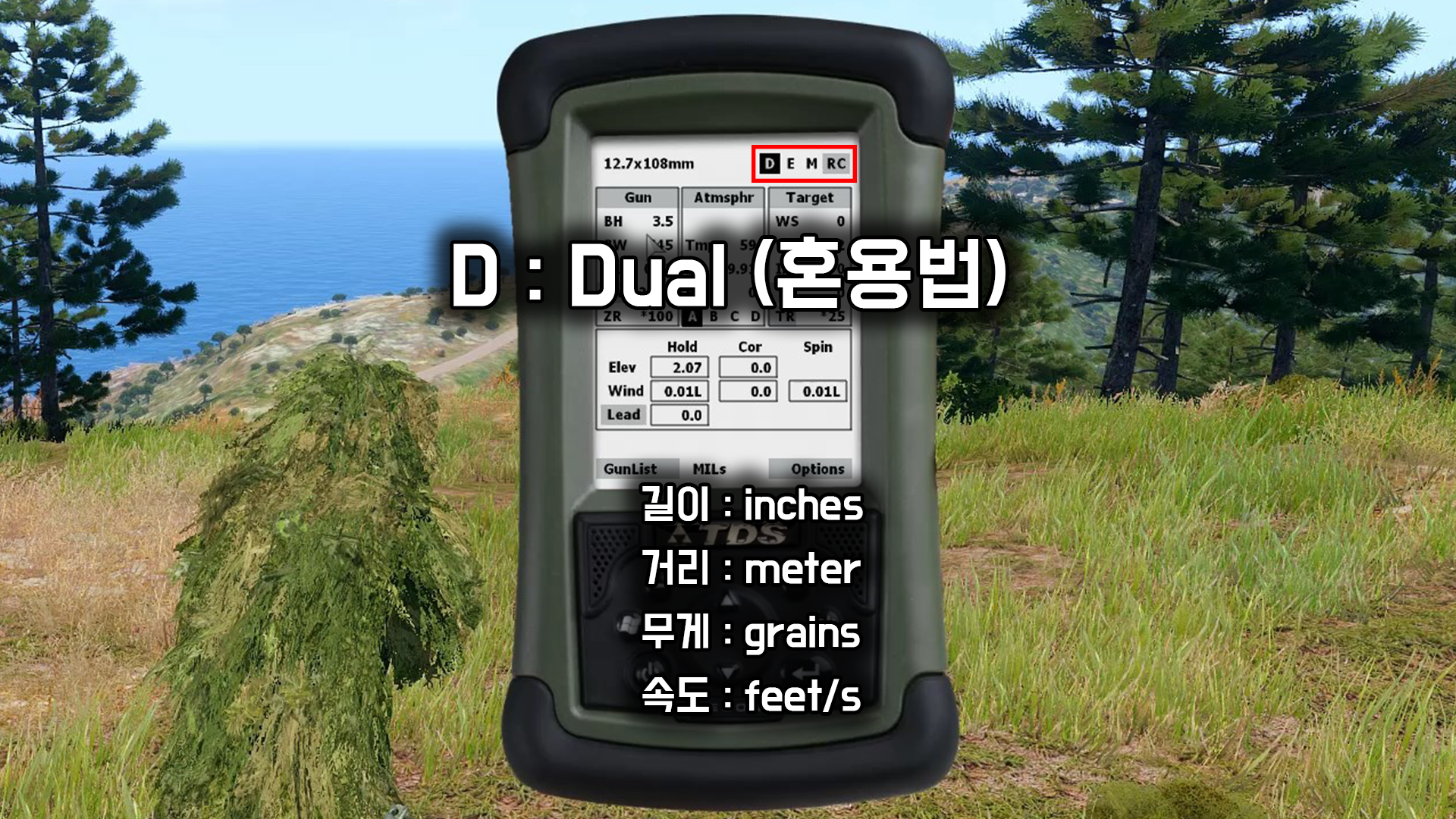

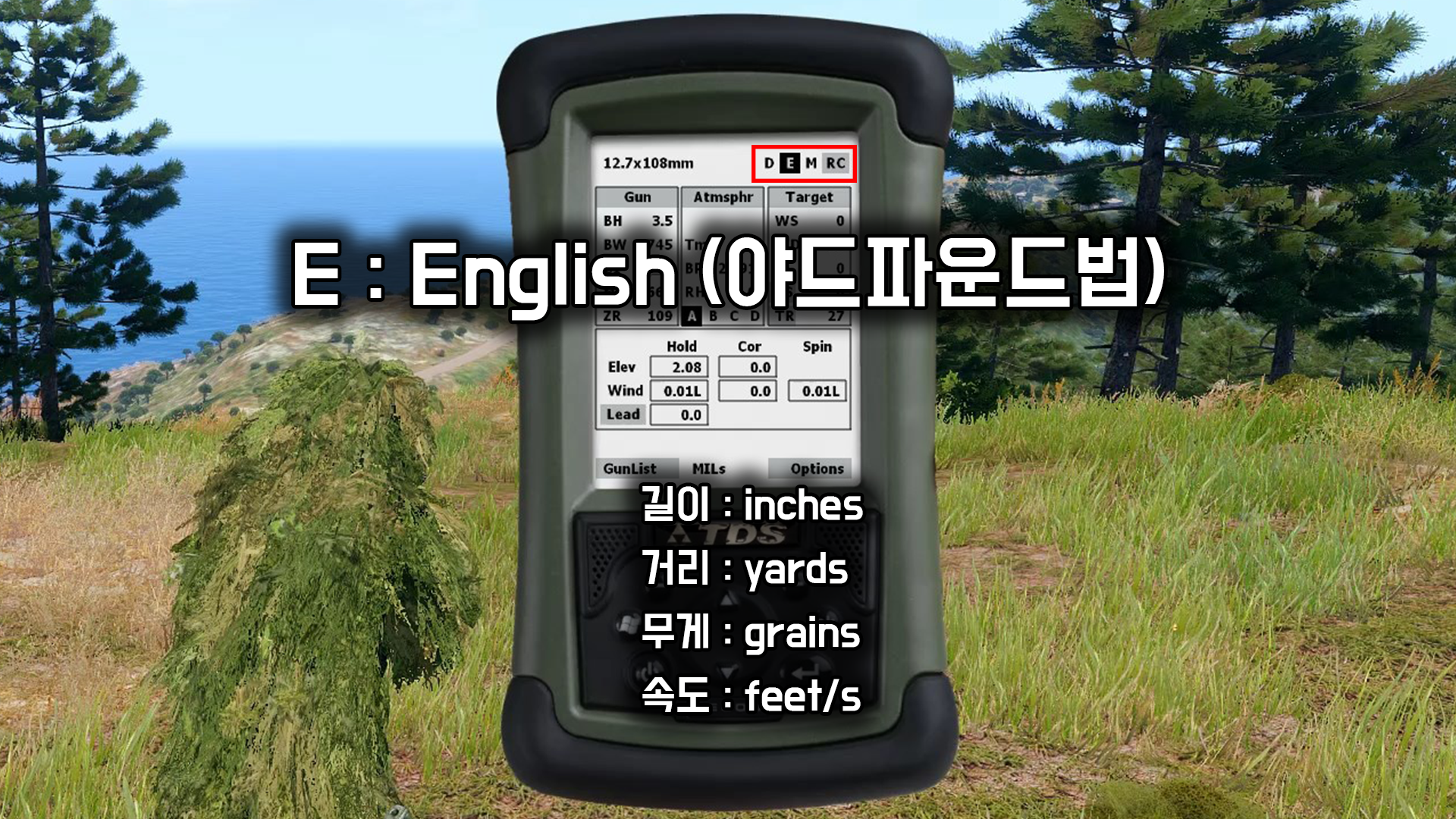

  ATragMX 내에서는 길이, 거리, 무게, 속도등의 데이터를 다루는 만큼 측정 단위 역시 중요합니다. 측정단위는 SI (International System of Units, 국제표준단위계)인 Metric (미터법), 영국문화권에서 주로 사용되는 English (Imperial Units, 야드파운드법), 거리는 미터법을 사용하고 나머지 단위는 야드파운드법을 사용하는 Dual (혼용법)을 선택할 수 있습니다.





---

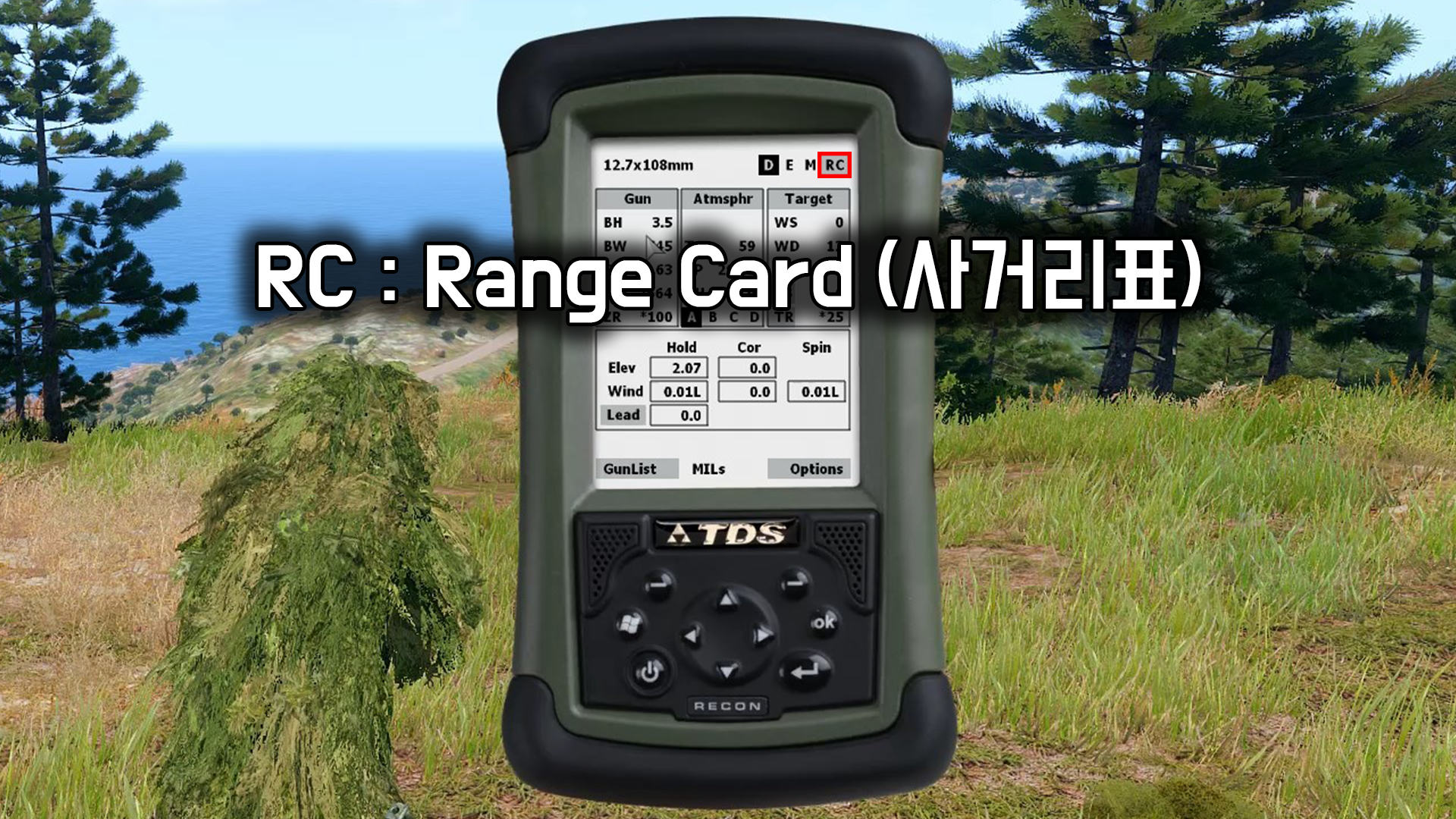

2. Range Card (사거리표)



  ACE모드에서 제공하는 Range Card와 흡사한 기능입니다.

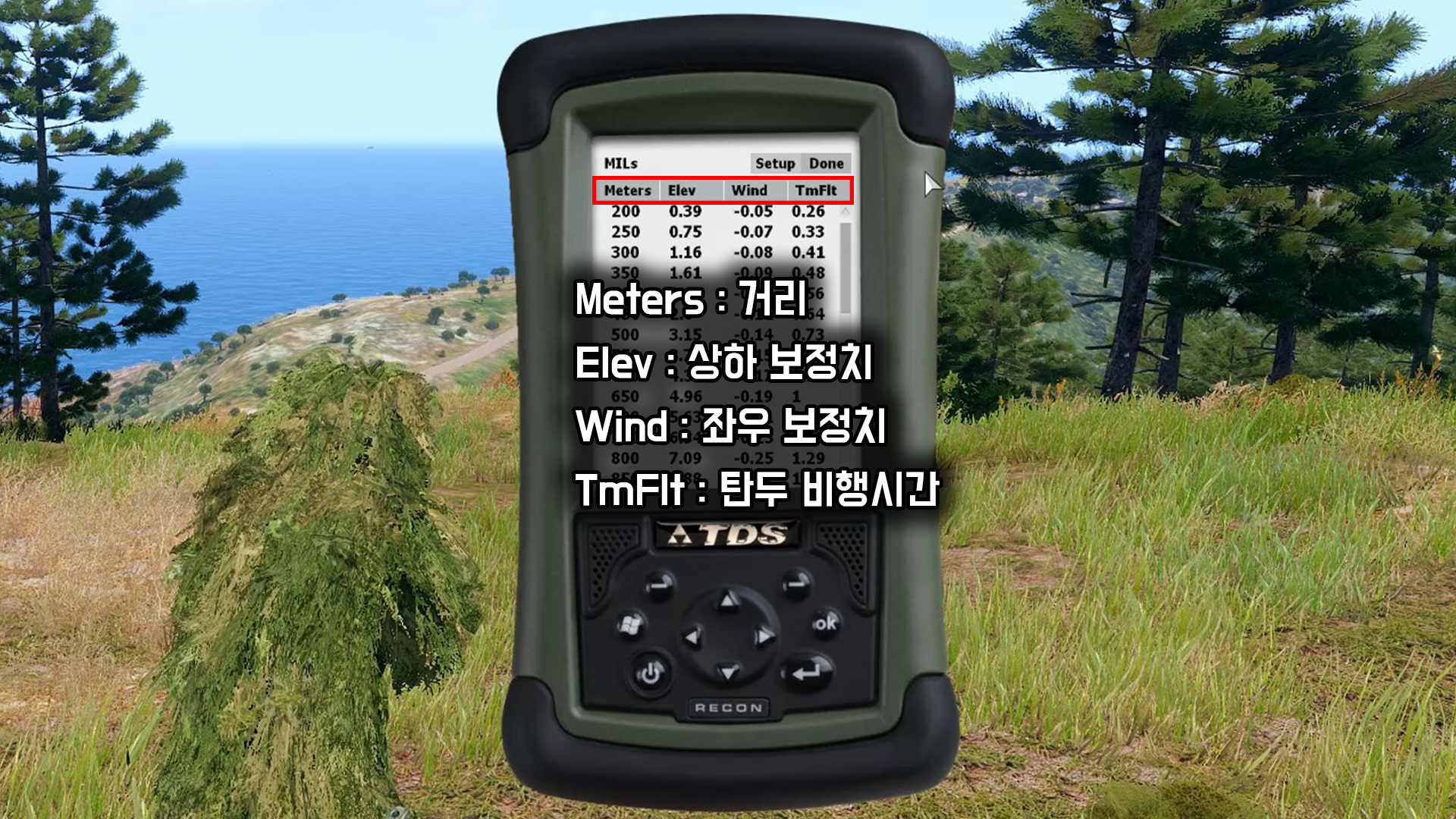

  Range Card 상단에는 4가지 메뉴가 표시됩니다. 첫째 열인 Meters(혹은 Yards)는 목표와의 거리를 의미합니다. 둘째 열인 Elev은 탄낙차 계산을 위한 클리크의 상하 보정치를 의미합니다. 양수는 클리크를 상단으로 조절한다는 의미이고, 음수는 클리크를 하단으로 조절한다는 의미입니다. 셋째 열인 Wind는 코리올리효과 계산을 위한 클리크의 좌우 보정치를 의미합니다. 양수는 클리크를 우측으로 조절한다는 의미이고, 음수는 클리크를 좌측으로 조절한다는 의미입니다. 넷째 열인 TmFlt은 해당 거리까지 탄두가 비행하는 시간(Metric : 초, English : 초)을 의미합니다. 또한 TmFlt를 누르면 TmFlt - Lead - RemV - RemE 순으로 전환됩니다.

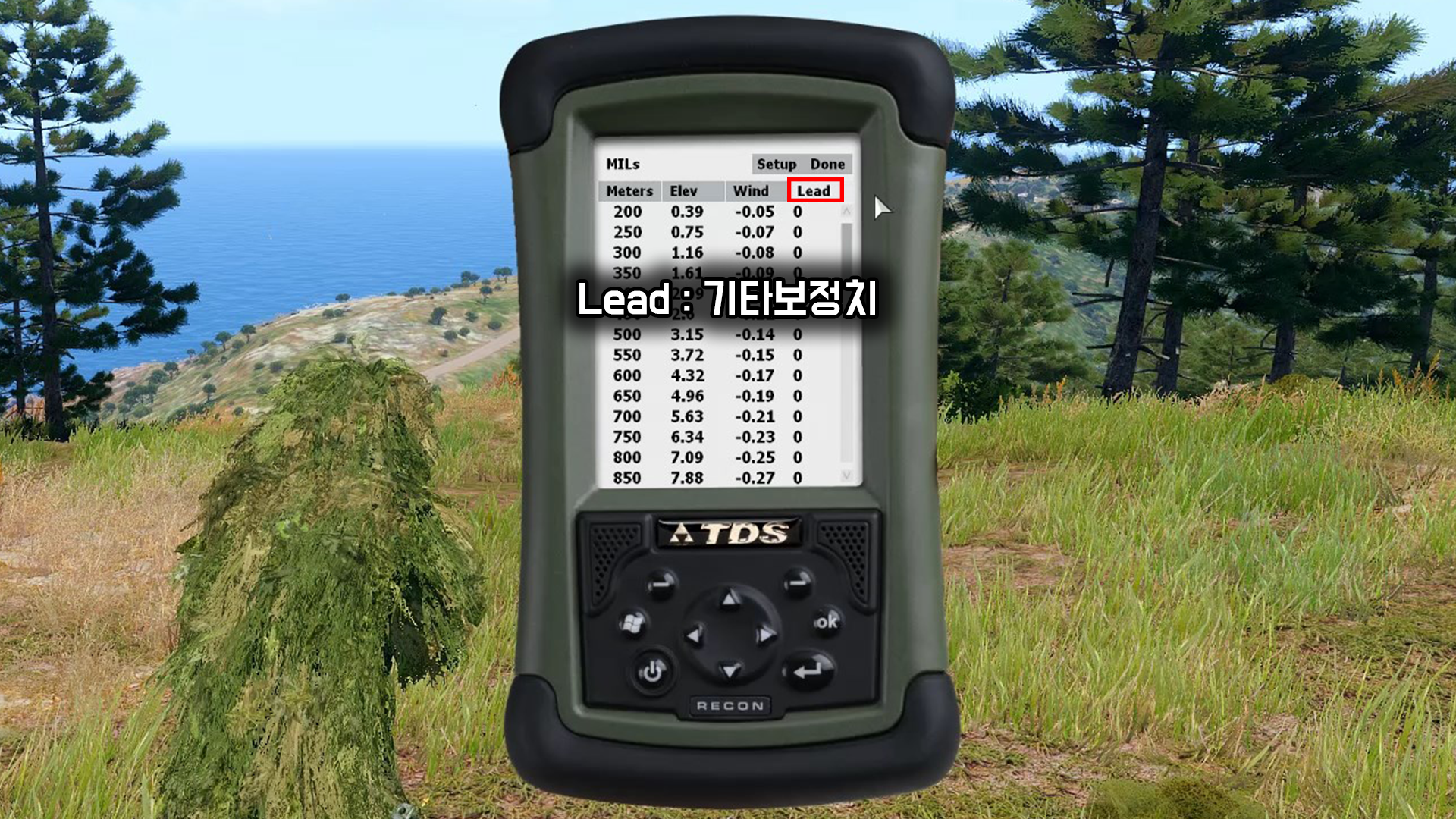

  Lead는 목표의 이동속도등을 계산에 포함시킴으로써 발생하는 기타보정치를 의미합니다. 양수는 클리크를 우측으로 조절한다는 의미이고, 음수는 클리크를 좌측으로 조절한다는 의미입니다.

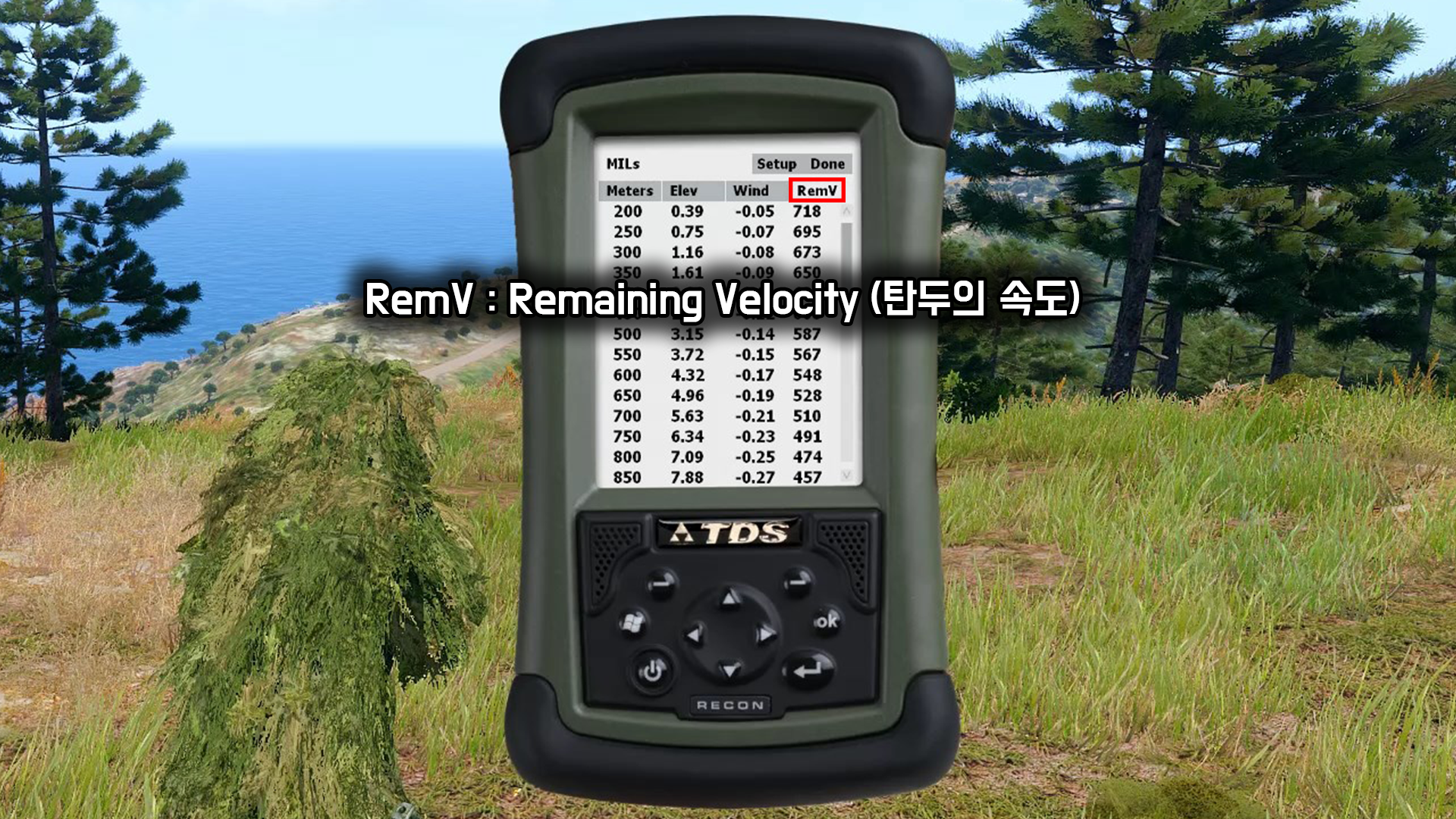

  RemV는 해당 거리에서의 탄두의 속도(Metric : m/s, English : feet/s, Dual : feet/s)를 의미합니다. 탄두의 속도는 탄두의 비행시간, 탄낙차와 연관성이 있습니다. 또한 탄두의 속도가 아음속일 경우 거리 옆에 " * "표시가 생깁니다.



  RemE는 해당 거리에서의 탄두의 운동에너지를 의미합니다. 탄두의 운동에너지는 탄이 목표에 관통하지 않고 명중했을 때 줄 수 있는 피해량과 일맥상통합니다.

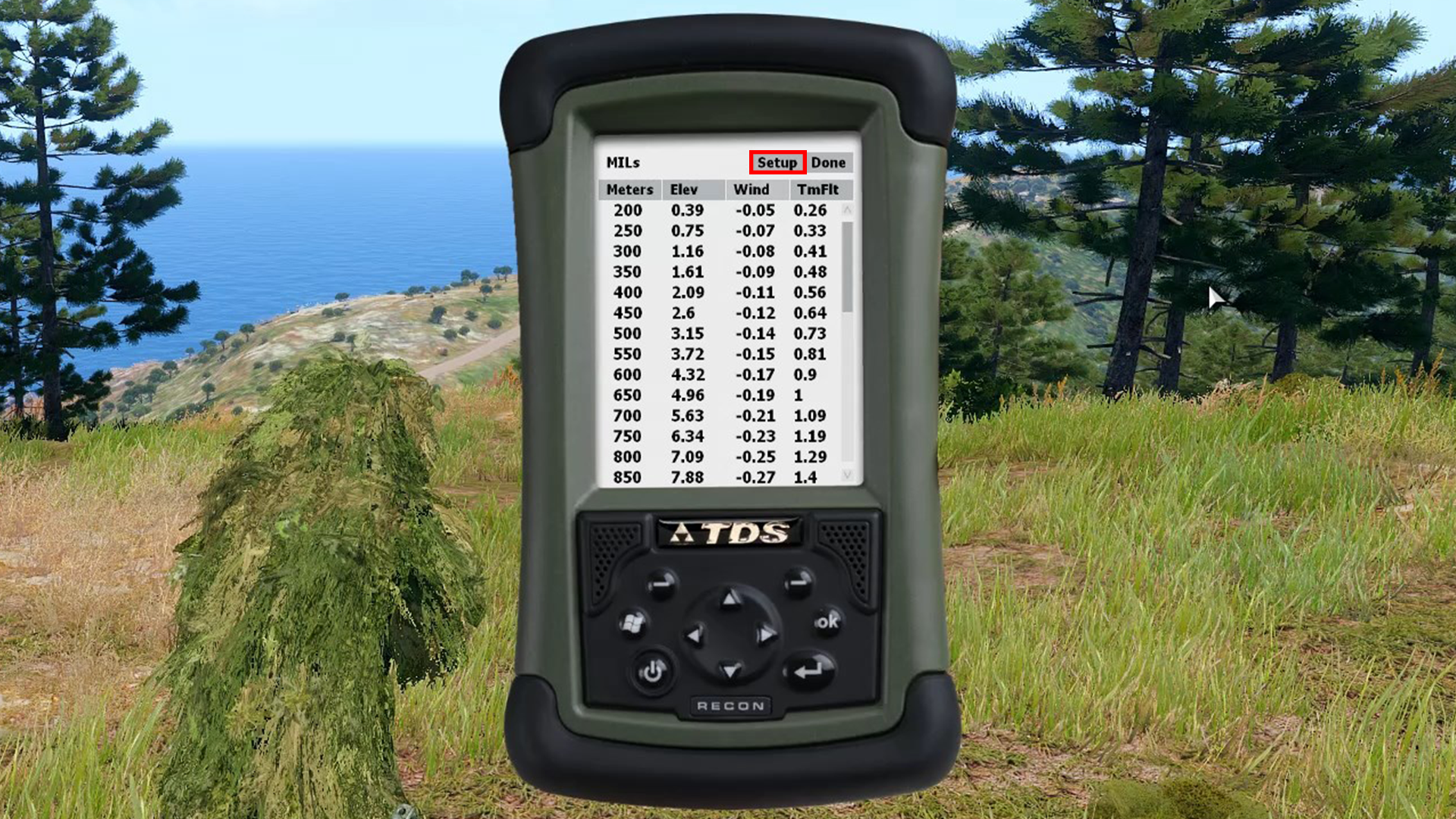

  Setup을 누르면 Range Card의 세팅을 바꿀 수 있습니다.

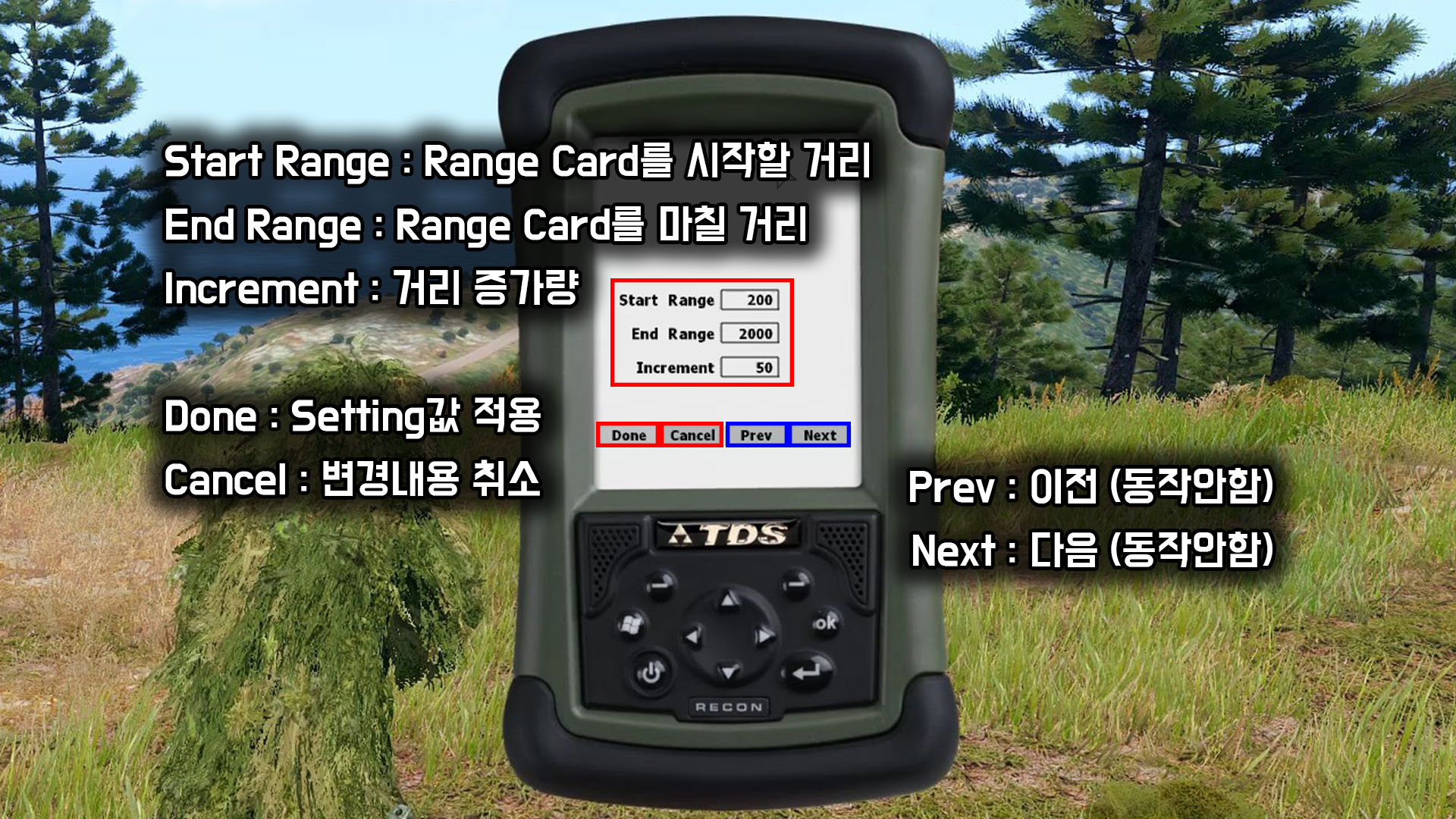

  Setup메뉴에서는 Range Card의 거리 세팅을 조절합니다. Range Card는 Start Range에 적힌 거리부터 Increment에 적힌 거리만큼 증가하며 End Range에 적힌 거리에서 종료됩니다. 작성된 세팅값은 Done을 눌러 적용하거나 Cancel을 눌러 취소할 수 있습니다. Prev와 Next 버튼은 동작하지 않는 것으로 보입니다.



---

3. GunList (탄약프리셋 리스트)

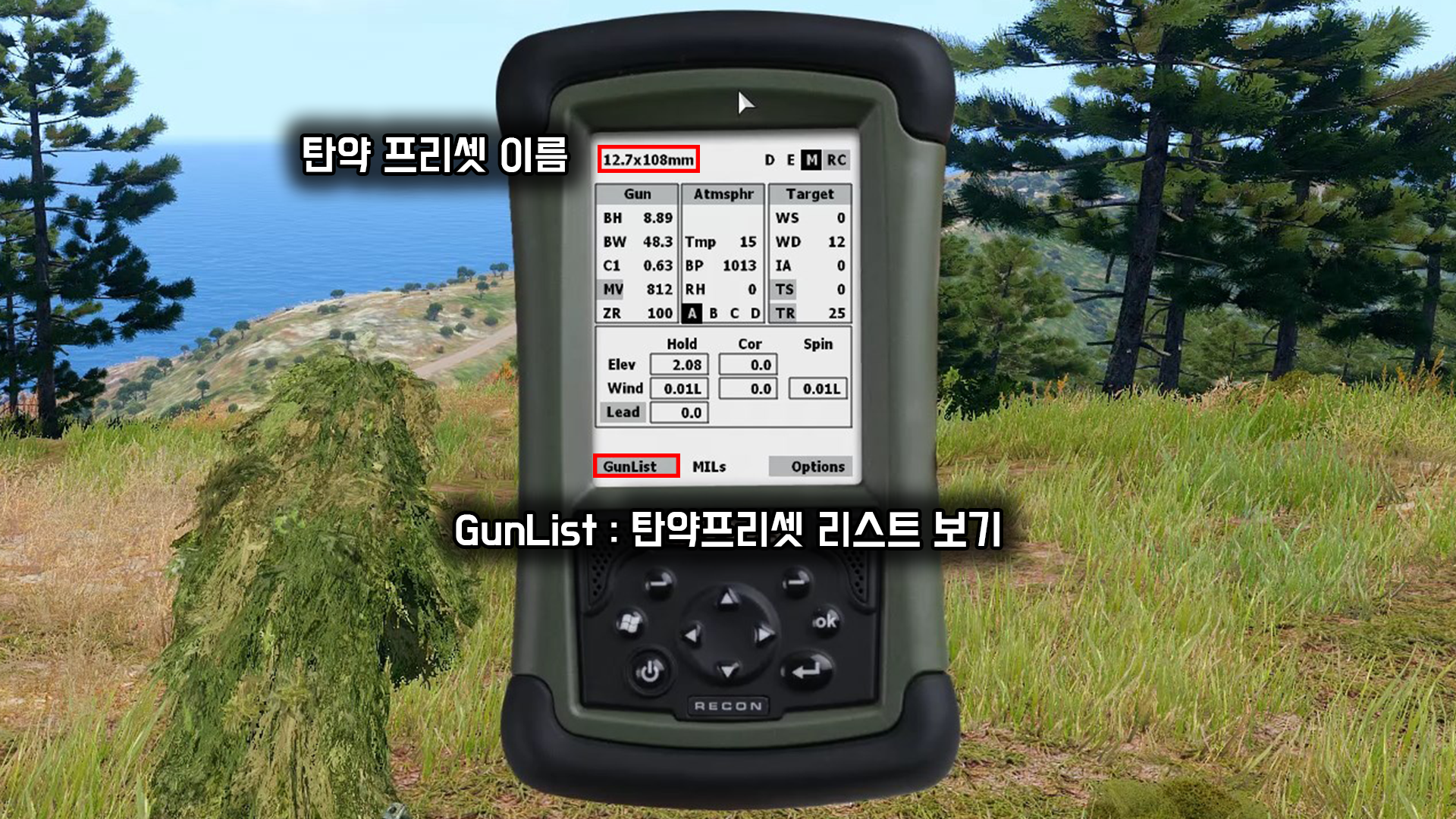

  GunList를 눌러 탄약프리셋 리스트를 볼 수 있습니다. 탄약프리셋은, 다양한 탄약의 장약과 탄도계수, 직경, 총구속도등의 데이터가 미리 입력되어 있는 목록입니다. 또한 현재 선택되어 있는 탄약프리셋 이름은 메인화면 좌상단에 표기됩니다.

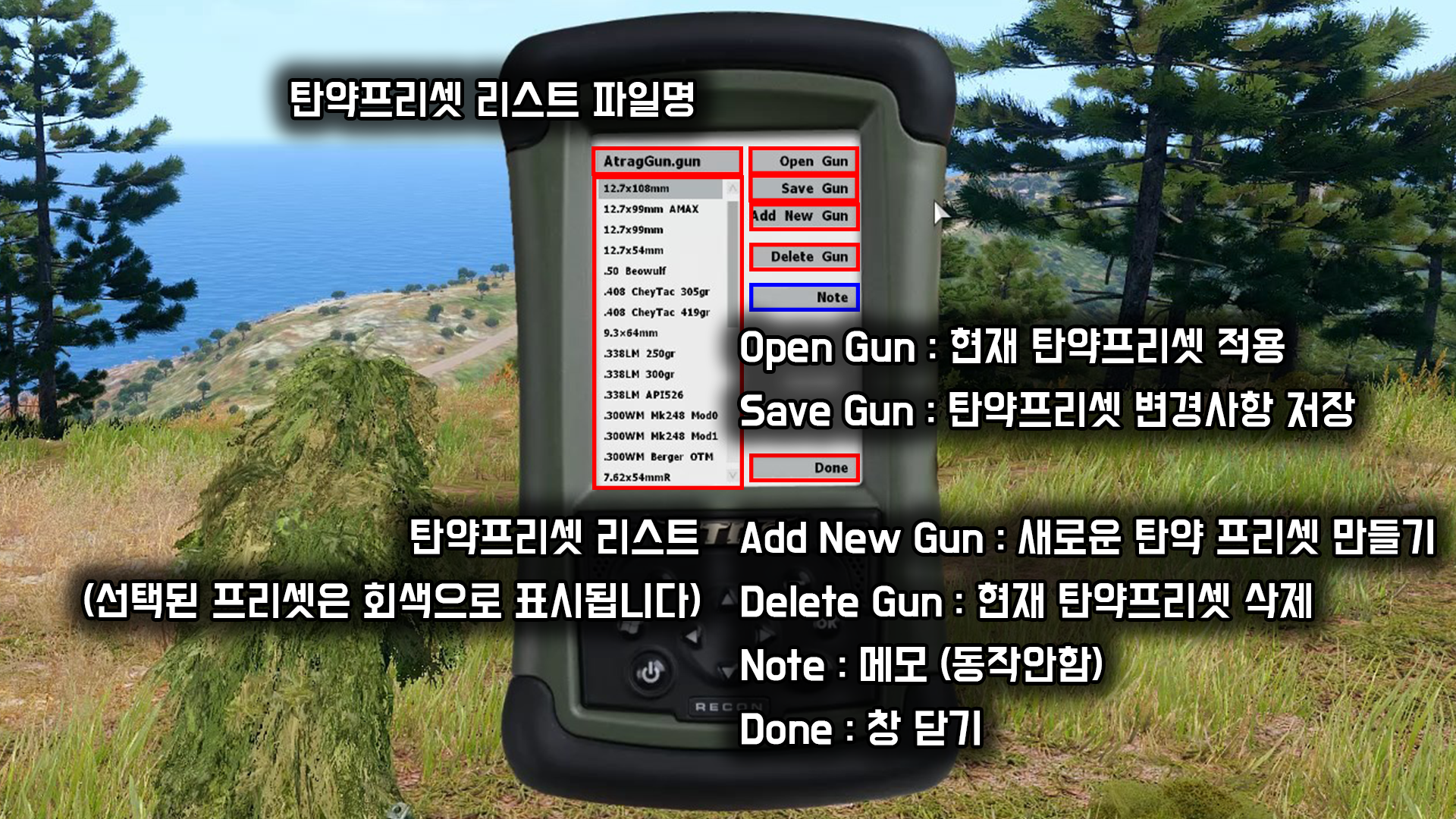

  탄약프리셋 리스트 화면 좌상단에는 탄약프리셋 리스트 파일명이 표기됩니다. 그 아래에는 현재 탄약프리셋 리스트 파일에 포함된 탄약프리셋 리스트가 나와있고, 선택한 프리셋은 회색으로 표시됩니다. Open Gun 을 누르면 선택한 프리셋이 ATragMX에 적용됩니다. Save Gun 을 누르면 현재 ATragMX에 기입된 데이터가 선택한 프리셋에 저장됩니다. Add New Gun 을 누르면 현재 ATragMX에 기입된 데이터를 새로운 프리셋으로 저장할 수 있습니다. Delete Gun 을 누르면 선택한 프리셋을 삭제합니다. Note는 메모기능으로 보이지만 동작하지는 않는 것으로 보입니다. Done버튼을 눌러 창을 닫을 수 있습니다.

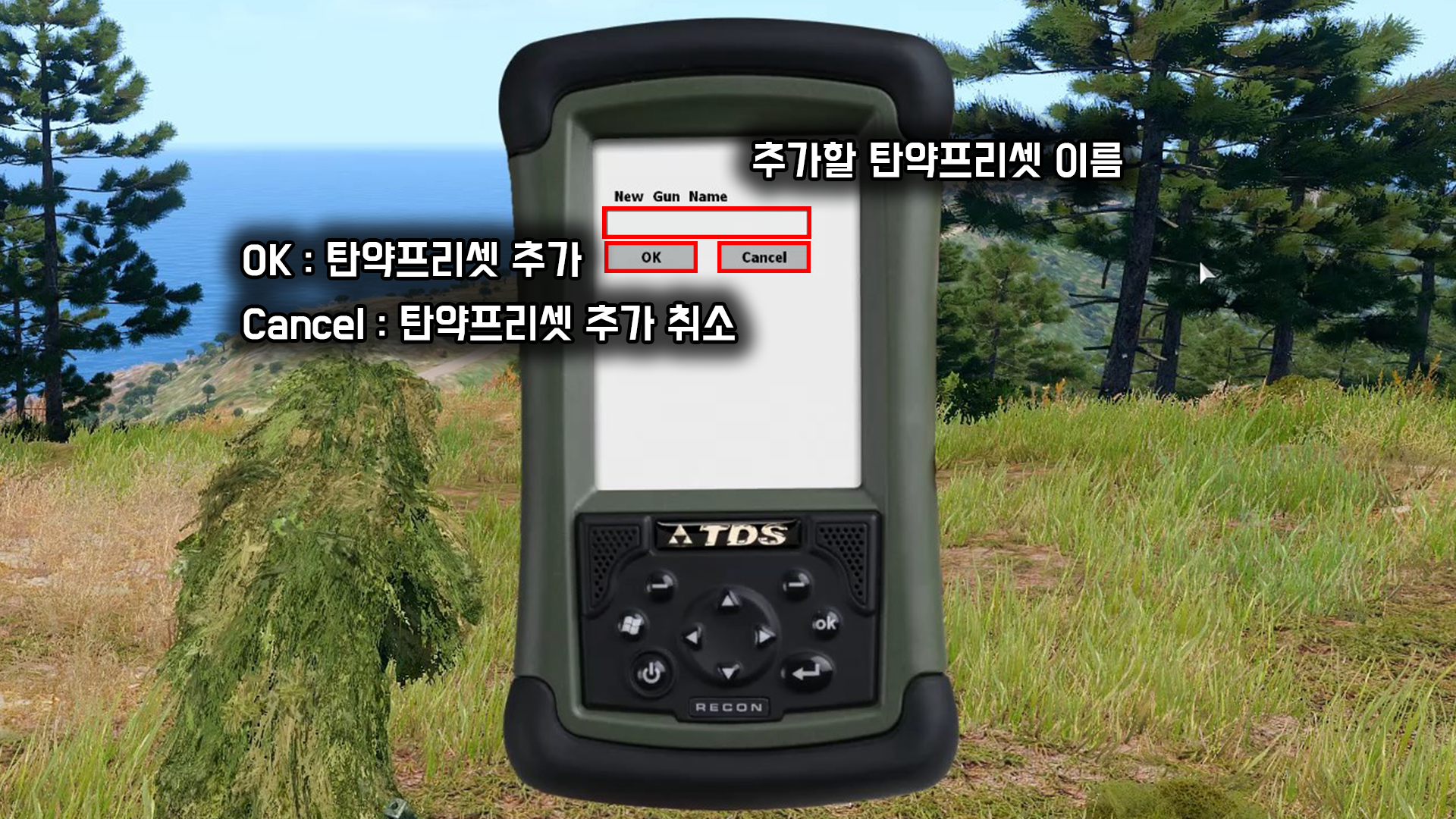

  탄약프리셋 리스트에서 Add New Gun 을 누르면 현재 ATragMX에 기입된 데이터를 새로운 프리셋으로 저장할 수 있습니다. 빈 공간에 추가하기 원하는 프리셋 이름을 적은 후 OK를 눌러 프리셋을 추가하거나 Cancel을 눌러 프리셋 추가를 취소할 수 있습니다.



---

4. Gun (총기데이터)



  Gun 을 누르면 총기데이터 입력화면으로 이동합니다.



  Bore는 총구와 조준경의 높이차를 의미합니다. ACE 물품 중 사거리표에서 확인 할 수 있으며, 인치로 표기되어 있기 때문에 기입할 때는 English로 단위 변환이 필요합니다. Bullet Weight는 탄두의 중량을 의미합니다. 탄두의 중량이 무거우면 거리에 따른 탄낙차가 큽니다. Bullet Diam는 탄두의 직경을 의미합니다. C1 Coefficient는 탄도계수를 의미합니다. 탄두의 모양에 따른 저항 계산을 위해 필요한 계수입니다. Rifle Twist는 강선비를 의미합니다. 강선비가 높으면 탄두의 회전수가 높습니다. Muzzle Velocity는 총구속도를 의미합니다. 총구속도가 높으면 탄두가 가지는 운동에너지가 높습니다. Zero Range는 영점거리를 의미합니다. 기본 클리크 상태에서 발사했을 때 조준지점에 명중하는 거리입니다. Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.





---

5. Atmsphr (환경데이터)

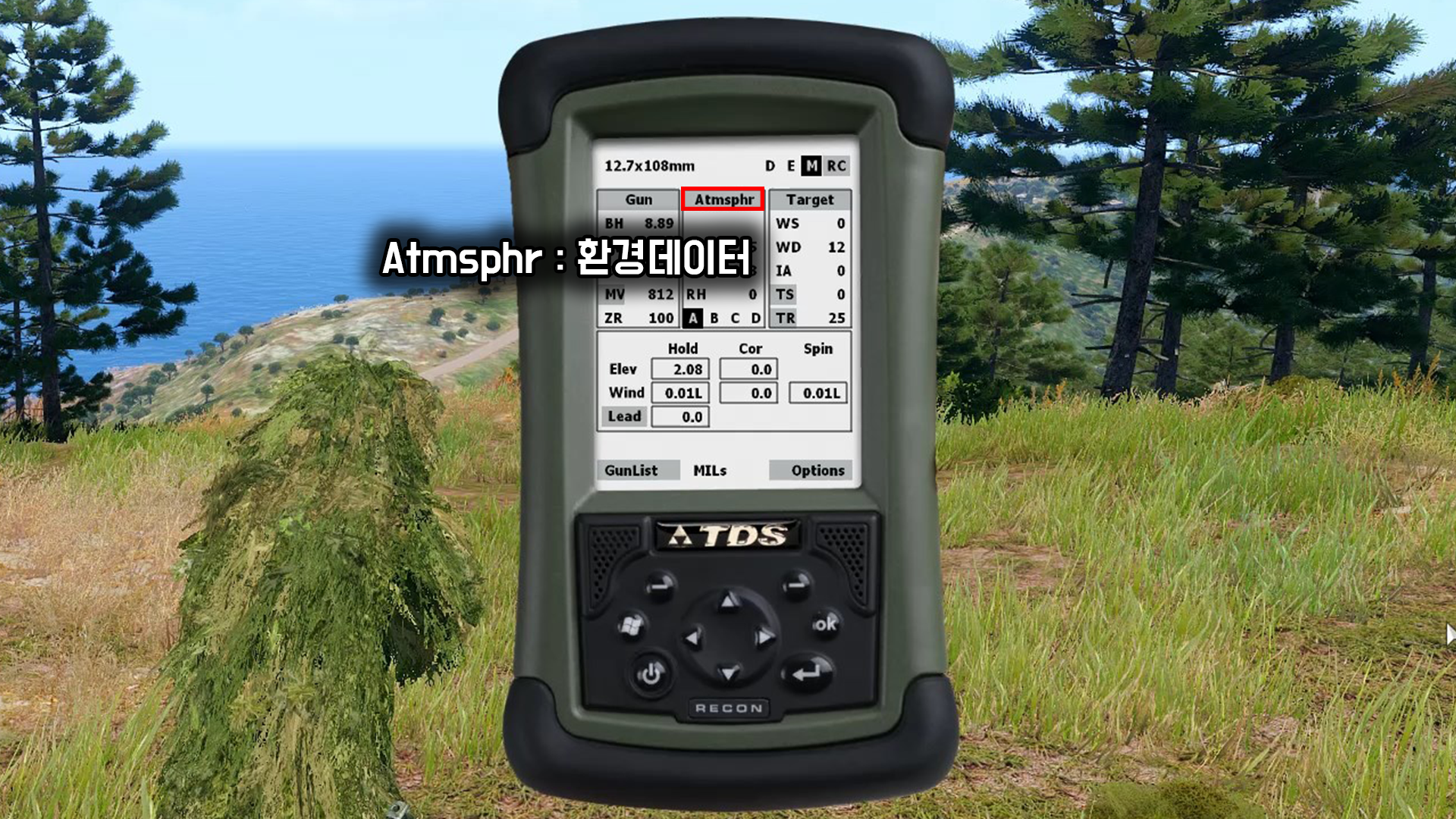

  Atmsphr 을 누르면 환경데이터 입력화면으로 이동합니다.

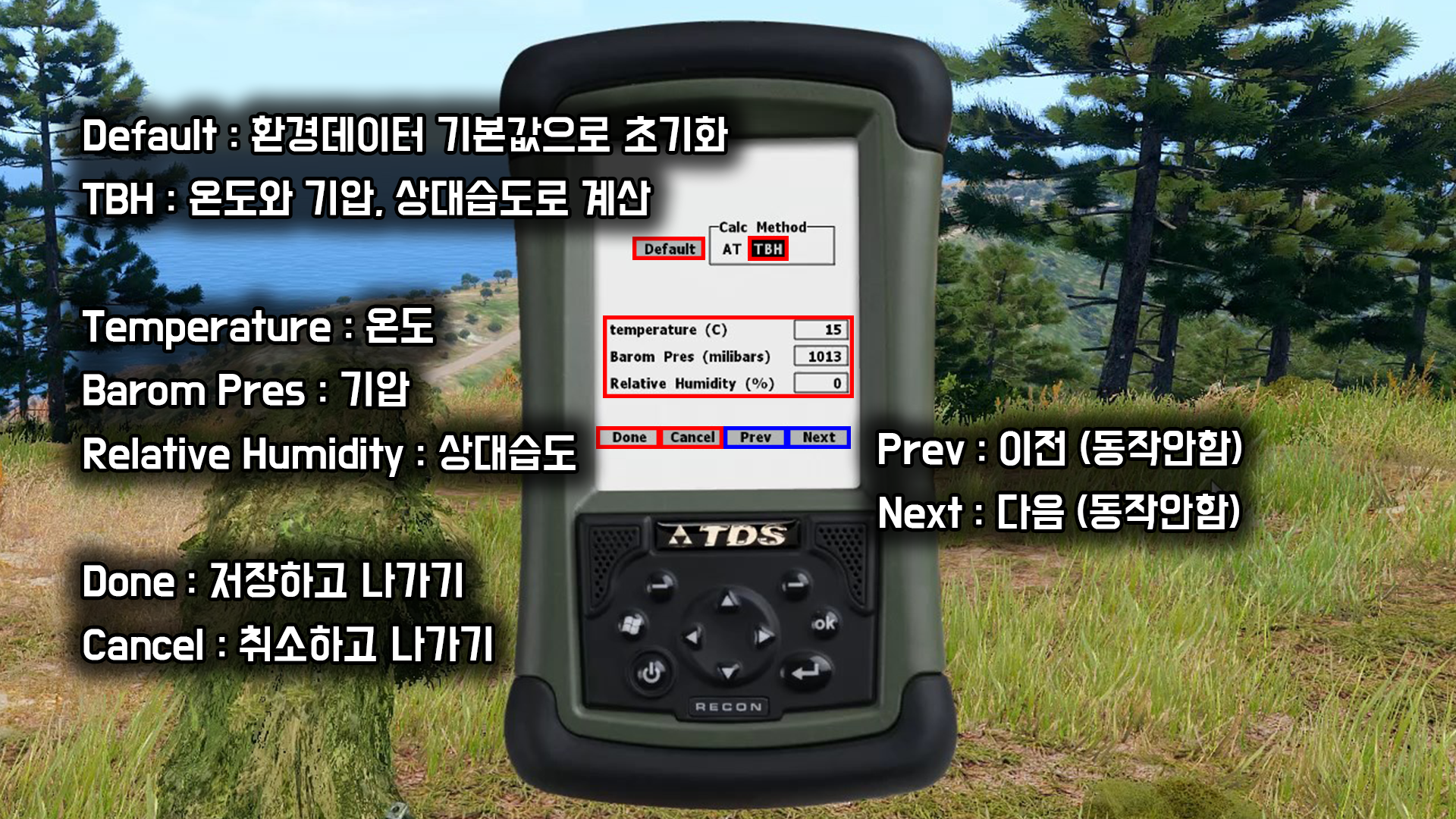

  Default를 누르면 기본 저장값으로 복귀합니다. 환경데이터를 계산하는 방식은 두가지가 있는데 고도 (Altitude)와 온도 (Temperature)로 계산하는 AT 방식과 온도 (Temperature), 기압 (Barometric Pressure) 그리고 상대습도 (Relative Humidity)로 계산하는 TBH 방식입니다. TBH가 기본으로 설정되어 있으며 조금 더 정확합니다. Temperature는 온도를 의미합니다. Barom Pres는 기압을 의미합니다. Relative Humidity는 상대습도를 의미합니다. 모든 요소는 ACE 물품 중 Kestrel을 이용하여 측정할 수 있습니다. Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.

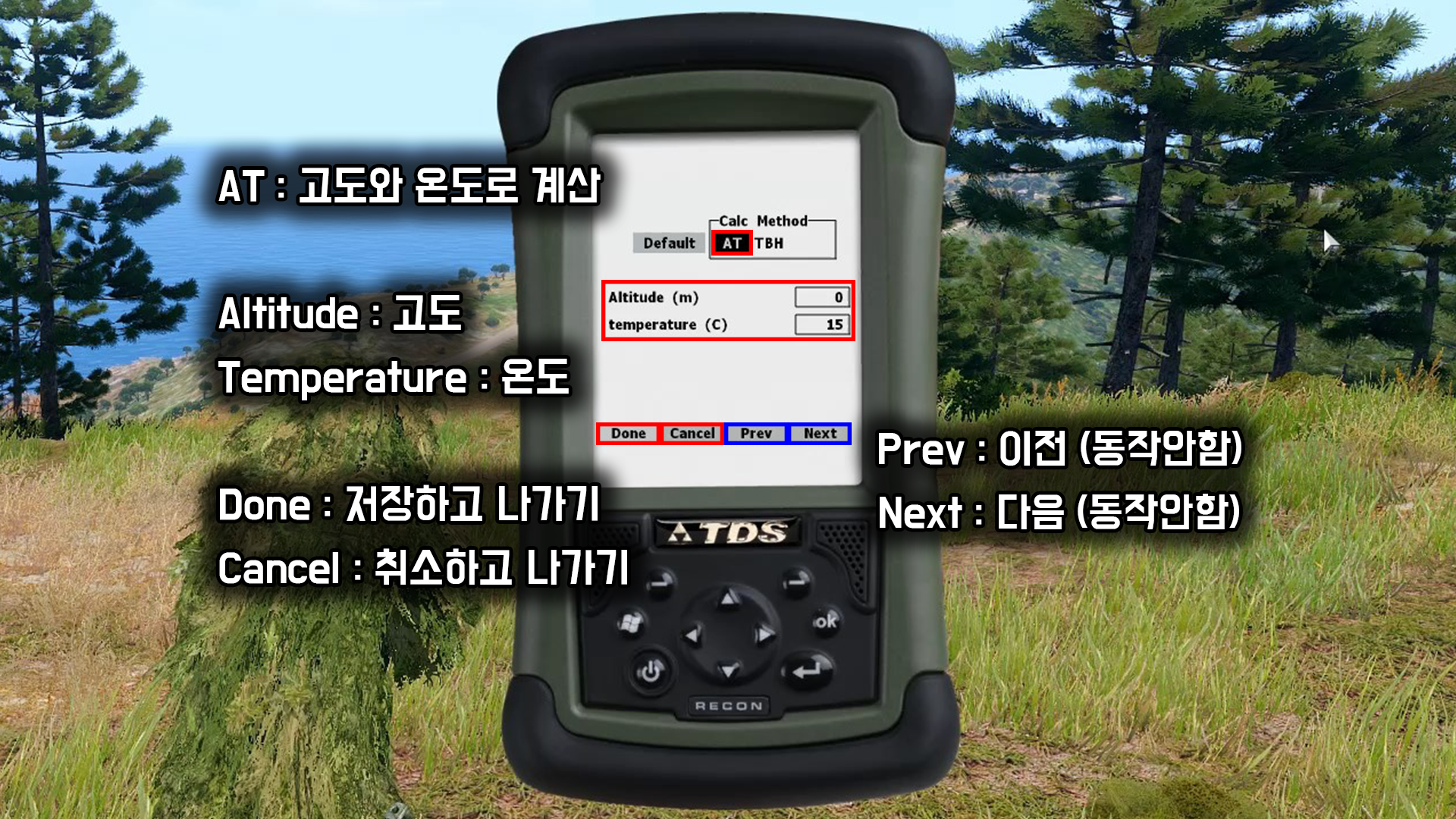

  Altitude는 고도를 의미합니다. Temperature는 온도를 의미합니다. 모든 요소는 ACE 물품 중 Kestrel과 지도를 이용해 확인 할 수 있습니다. Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.



---

6. Target (목표데이터)



  Target 을 누르면 목표데이터 입력화면으로 이동합니다.

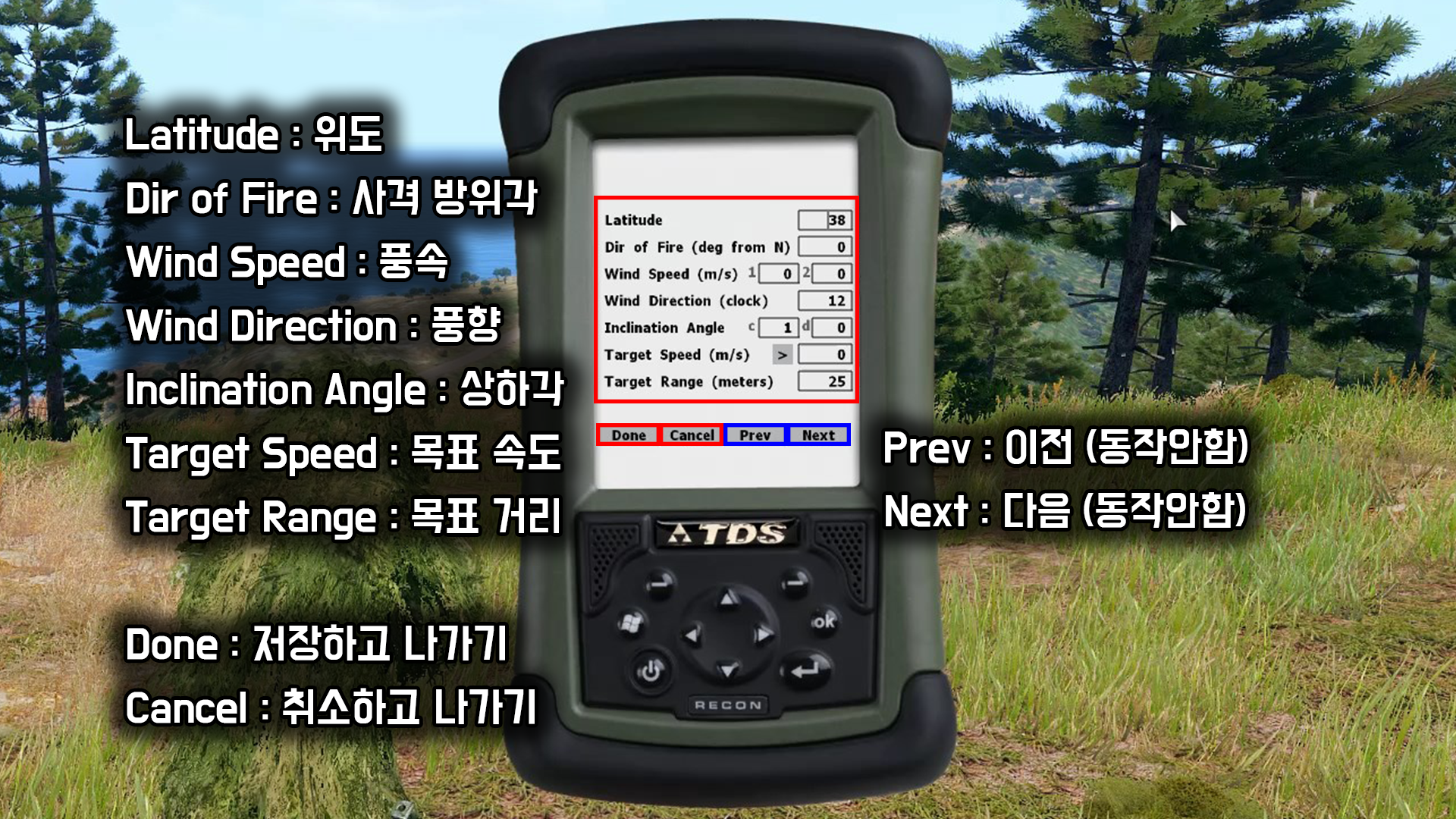

  Latitude는 위도를 의미합니다. 위도에 따라 탄두에 미치는 코리올리 효과가 달라집니다. Dir of Fire는 사격 방위각을 의미합니다. 정 북쪽을 기준으로 몇도인지 입력합니다. Wind Speed와 Wind Direction은 각각 풍속과 풍향을 의미합니다. 바람에 의한 클리크 좌우보정치에 영향을 줍니다. 풍속의 1번과 2번은 각각 풍속 최솟값과 풍속 최댓값을 의미합니다. 풍향은 보고있는 방향을 12시로 하여 바람이 불어오는 방향을 시계 방향으로 기입합니다. Inclination Angle은 상하각을 의미합니다. 보고있는 수평선을 기준으로 목표물과의 상하 각도를 의미합니다. c와 d값은 각각 COS (코사인)값과 Degree (도)을 의미하며 둘 중 하나의 값만 입력하면 나머지 값은 자동으로 변환되어 입력됩니다. Target Speed는 목표물의 이동속도로써 가운도 꺽쇠 모양을 눌러 > (우측으로 이동), < (좌측으로 이동) 이동방향을 설정할 수 있습니다. Target Range는 목표물과의 직선거리를 의미합니다. Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.



---

7. Holdover (보정치)

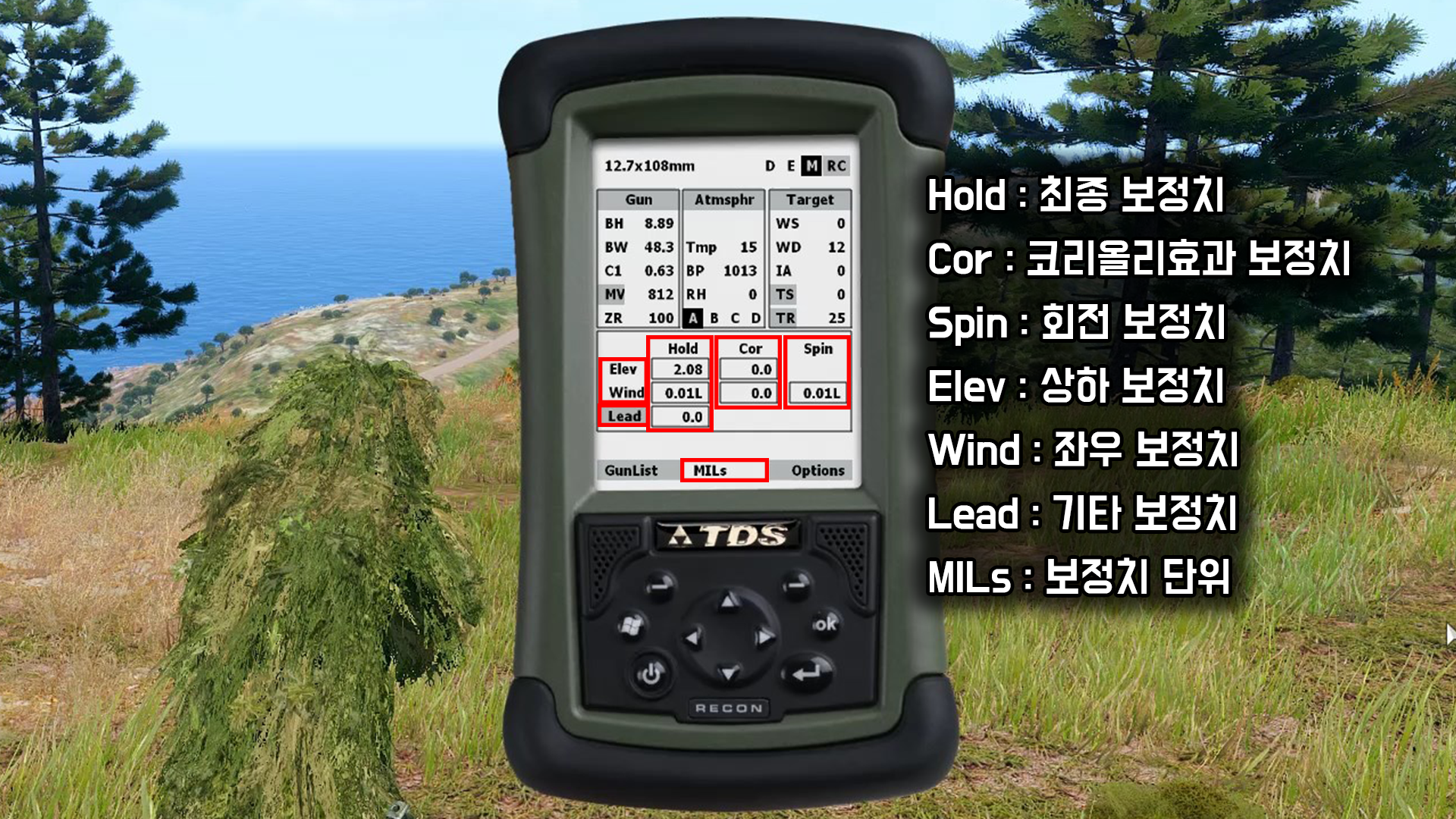

  총기데이터와 환경데이터, 목표데이터가 모두 기입되면 목표물을 정확히 타격하기 위해 조절해야 하는 보정치가 산출됩니다. Hold 아래에 있는 3개의 값은 최종 보정치 입니다. Cor 아래에 있는 2개의 값은 코리올리효과를 반영한 보정치로 Hold값에 이미 포함되어 있는 값입니다. Spin 아래에 있는 1개의 값은 탄두의 회전에 따른 좌우 보정치로 Hold값에 이미 포함되어 있는 값입니다. Elev값은 상하 보정치로 양수는 클리크를 상단으로 조절한다는 의미이고, 음수는 클리크를 하단으로 조절한다는 의미입니다. Wind값은 좌우 보정치로 숫자 뒤에 R은 클리크를 우측으로 조절한다는 의미이고, 숫자 뒤에 L은 클리크를 좌측으로 조절한다는 의미입니다. Lead값은 목표물의 이동 등으로 발생하는 기타 보정치로 숫자 뒤에 R은 클리크를 우측으로 조절한다는 의미이고, 숫자 뒤에 L은 클리크를 좌측으로 조절한다는 의미입니다. Hold값에 포함되지 않았으므로 추가로 보정해 주어야 합니다. Lead를 누르면 Wind2로 변경할 수 있습니다. Wind2는 목표데이터에 입력한 풍속 최댓값의 경우의 좌우 보정치를 의미합니다. Wind 보정치와 별개의 보정치 입니다. MILs는 클리크 조절 단위입니다. MILs를 누르면 MILs - TMOA - SMOA - Clicks 순으로 순환합니다.

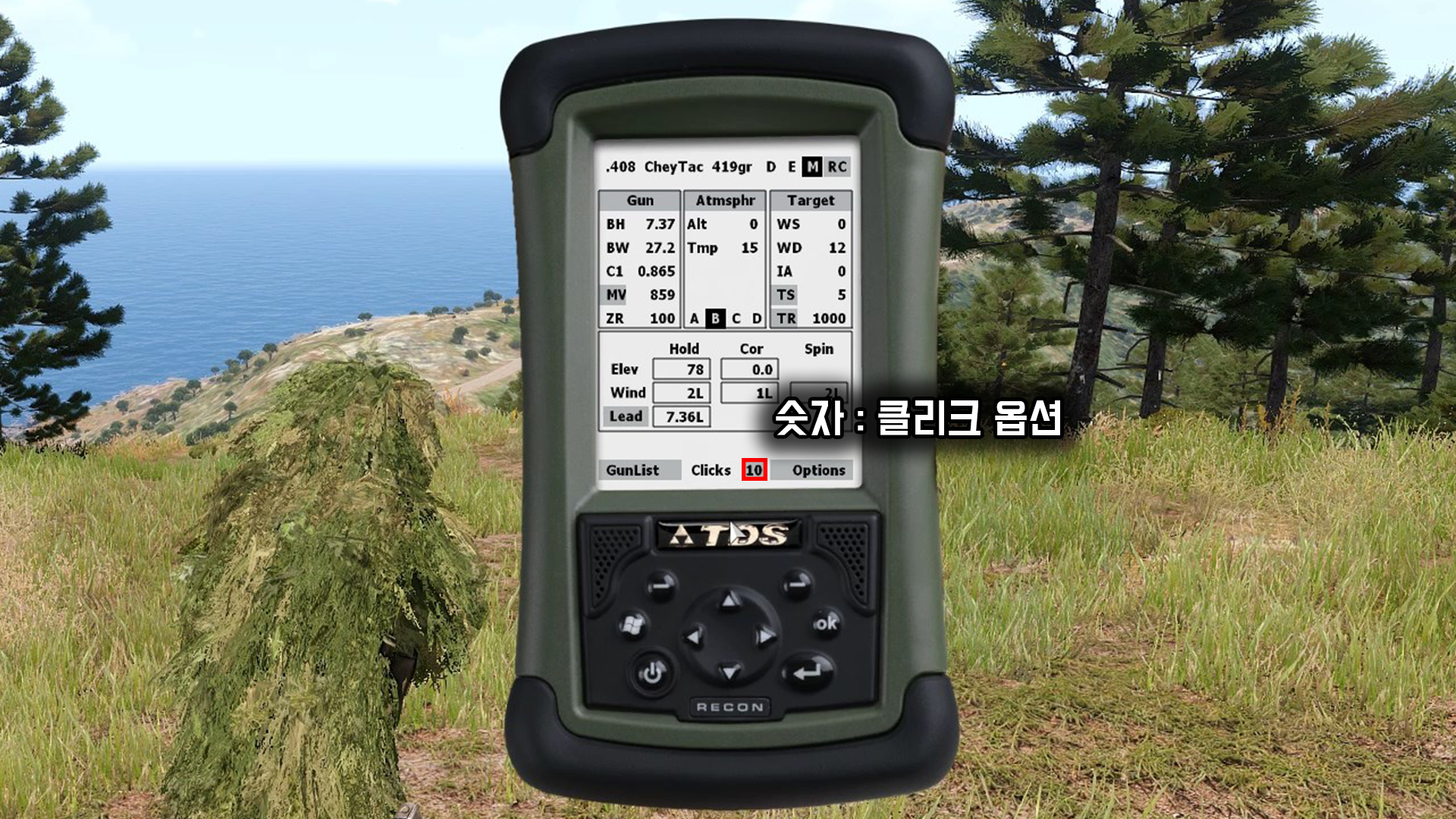

  MILs버튼을 눌러 순환시키다 Clicks가 나오면 그 우측에 숫자가 나오게 됩니다. 숫자를 누르면 클리크 옵션 화면으로 이동합니다.

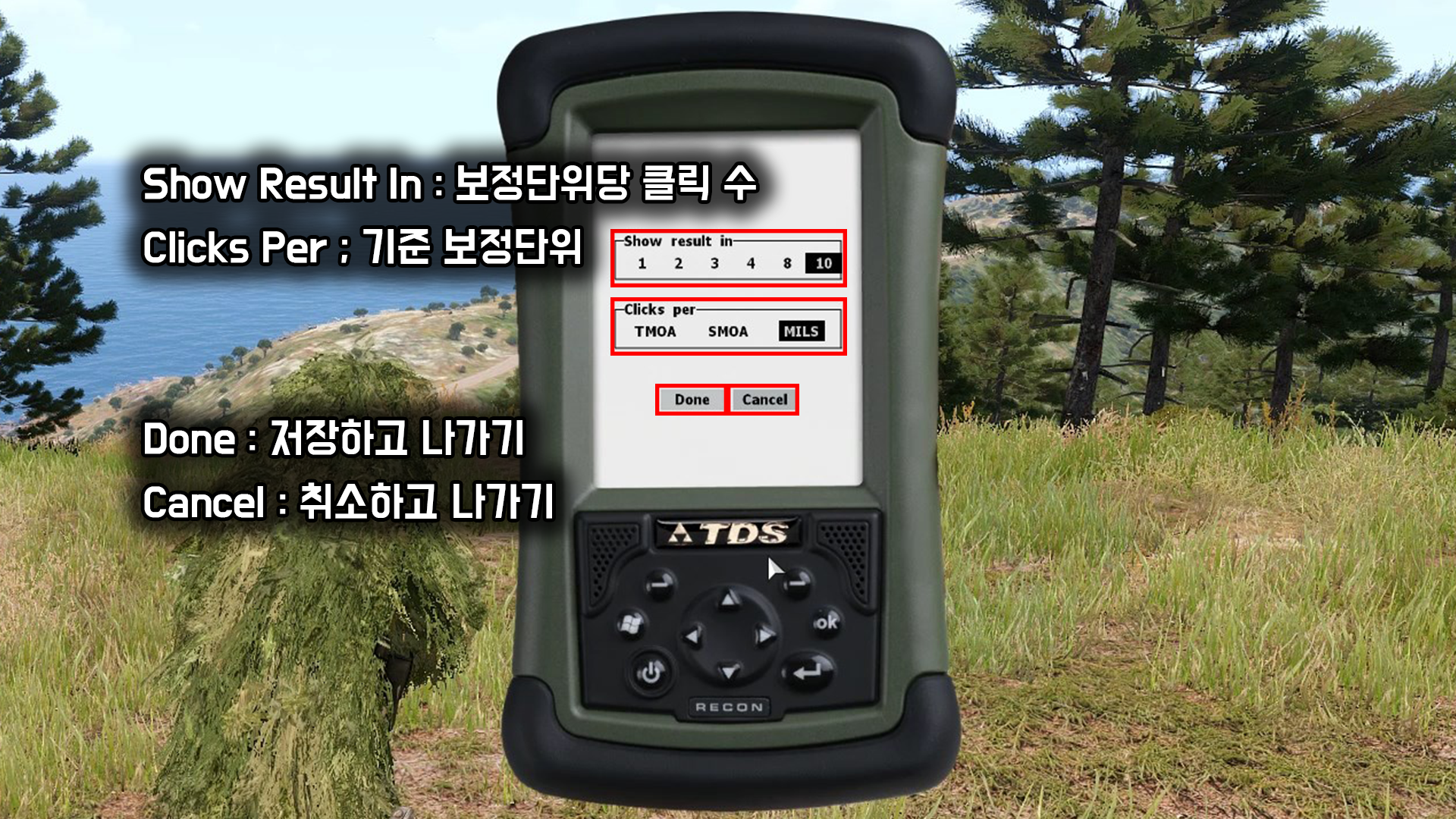

  Show Result In 아래의 숫자는 보정단위당 클릭 수를 의미합니다. Clicks Per는 기준 보정단위를 의미합니다. 화면처럼 보정단위당 클릭 수가 10이고, 기준 보정단위가 MILs라면 1MIL만큼 보정하기 위해 10클리크를 돌린다는 의미입니다. 따라서 Hold Elev값이 6.81이라면 Clicks값은 68.1이 되지만 Clicks값은 정수여야 함으로 반올림해서 68이 됩니다. Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.



---

8. Options (기타기능)

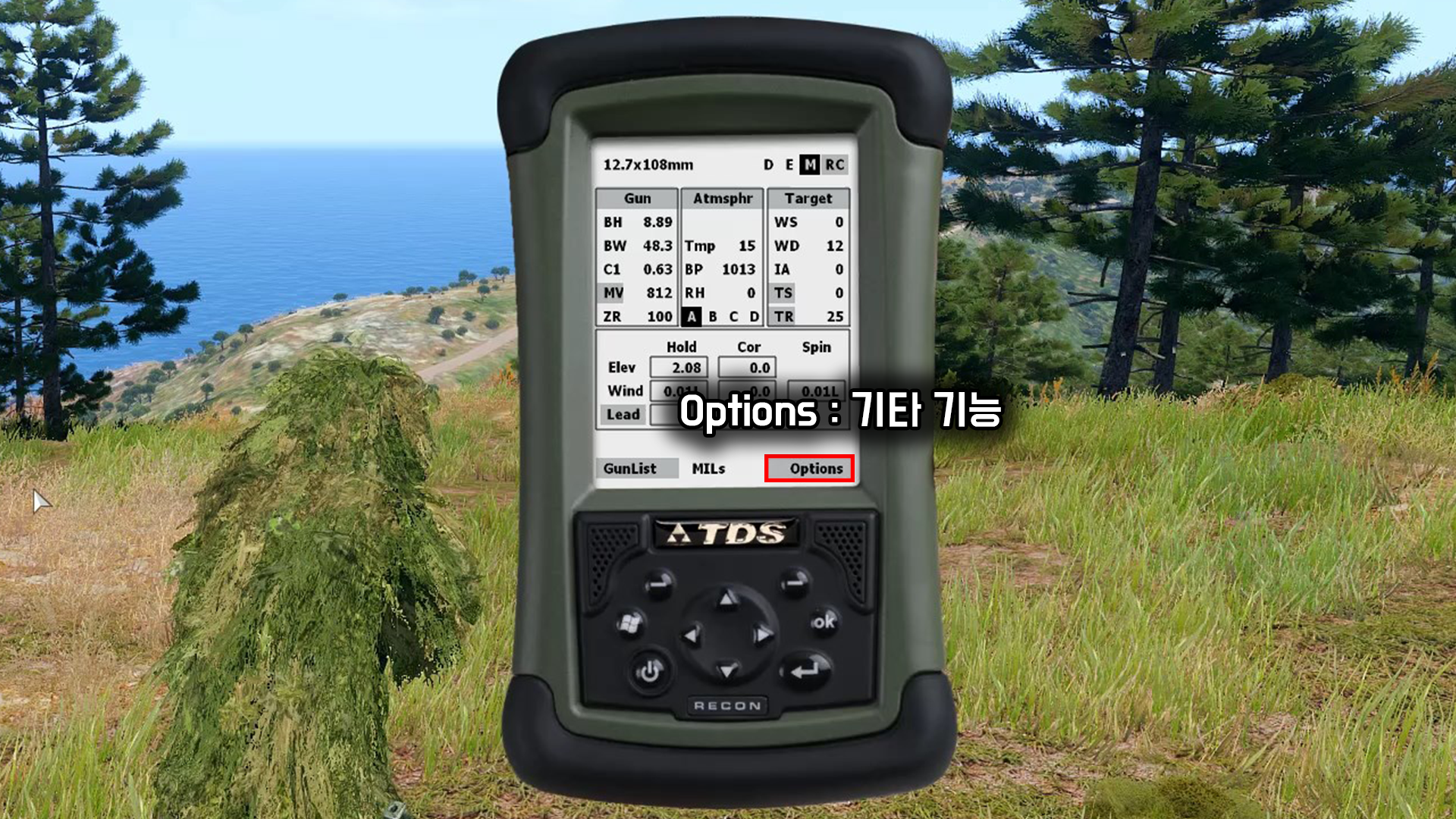

  Options 를 누르면 기타 기능 목록을 볼 수 있습니다.

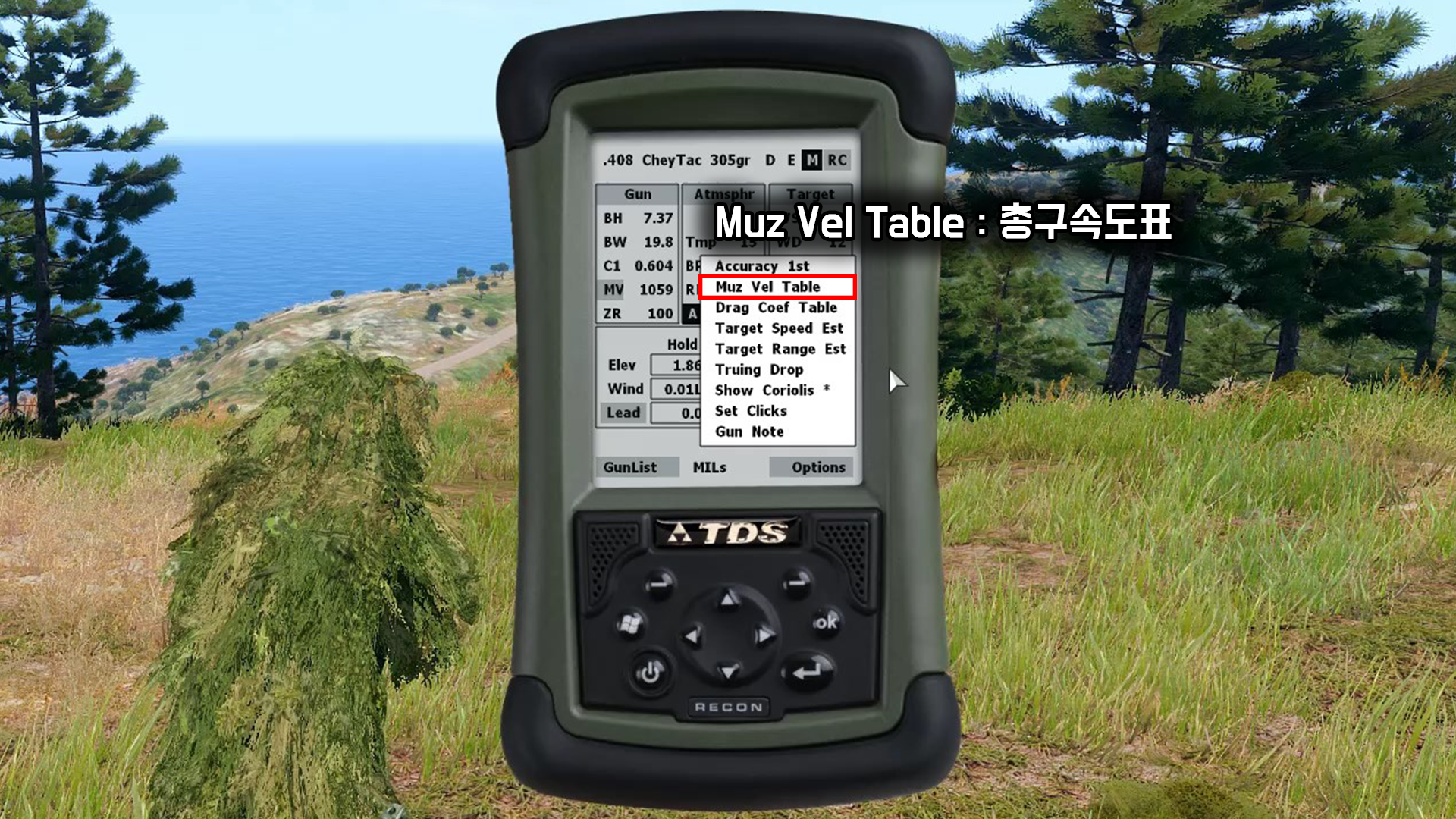

  Muz Vel Table 을 누르면 총구속도표를 볼 수 있습니다.

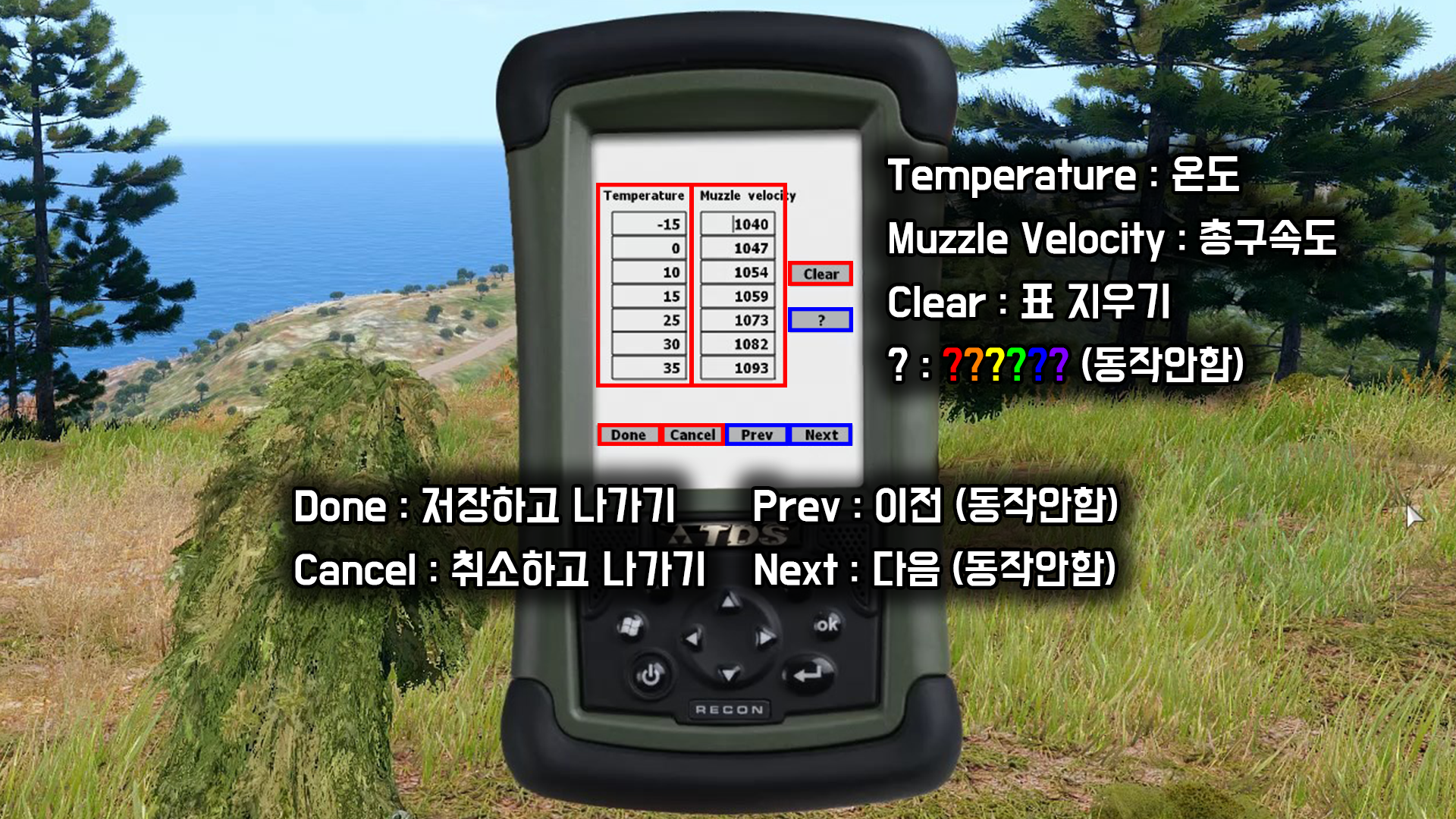

  좌측의 Temperature 표는 온도를 의미합니다. 우측의 Muzzle Velocity 표는 총구속도를 의미합니다. Clear를 누르면 표가 지워집니다. ?를 누르면 무슨일이 일어날까요? Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.



  Drag Coef Table 을 누르면 탄도계수표를 볼 수 있습니다.

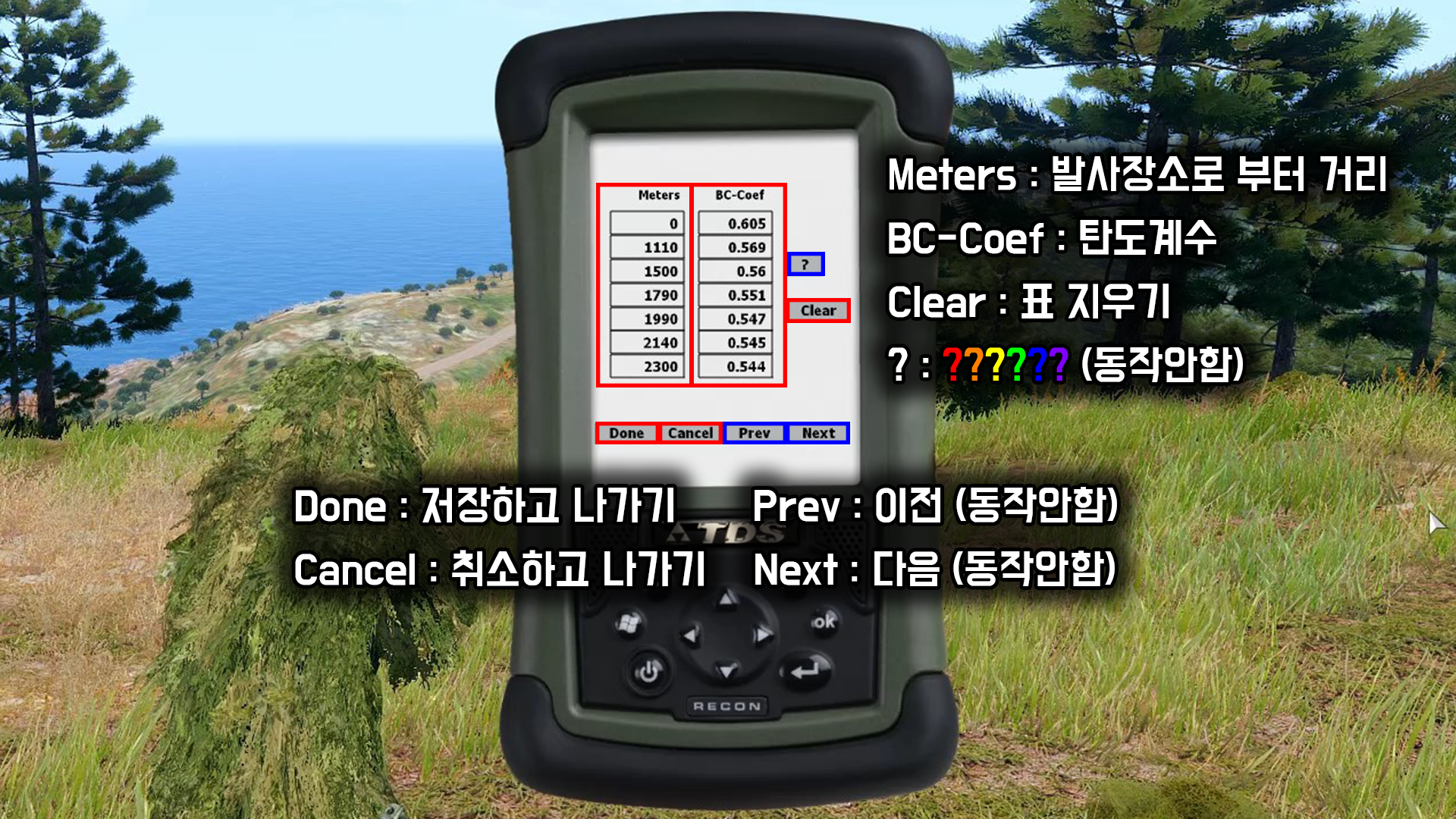

  좌측의 Meters 표는 발사지로부터 거리를 의미합니다. 우측의 BC-Coef 표는 탄도계수를 의미합니다. Clear를 누르면 표가 지워집니다. ?를 누르면 무슨일이 일어날까요? Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.

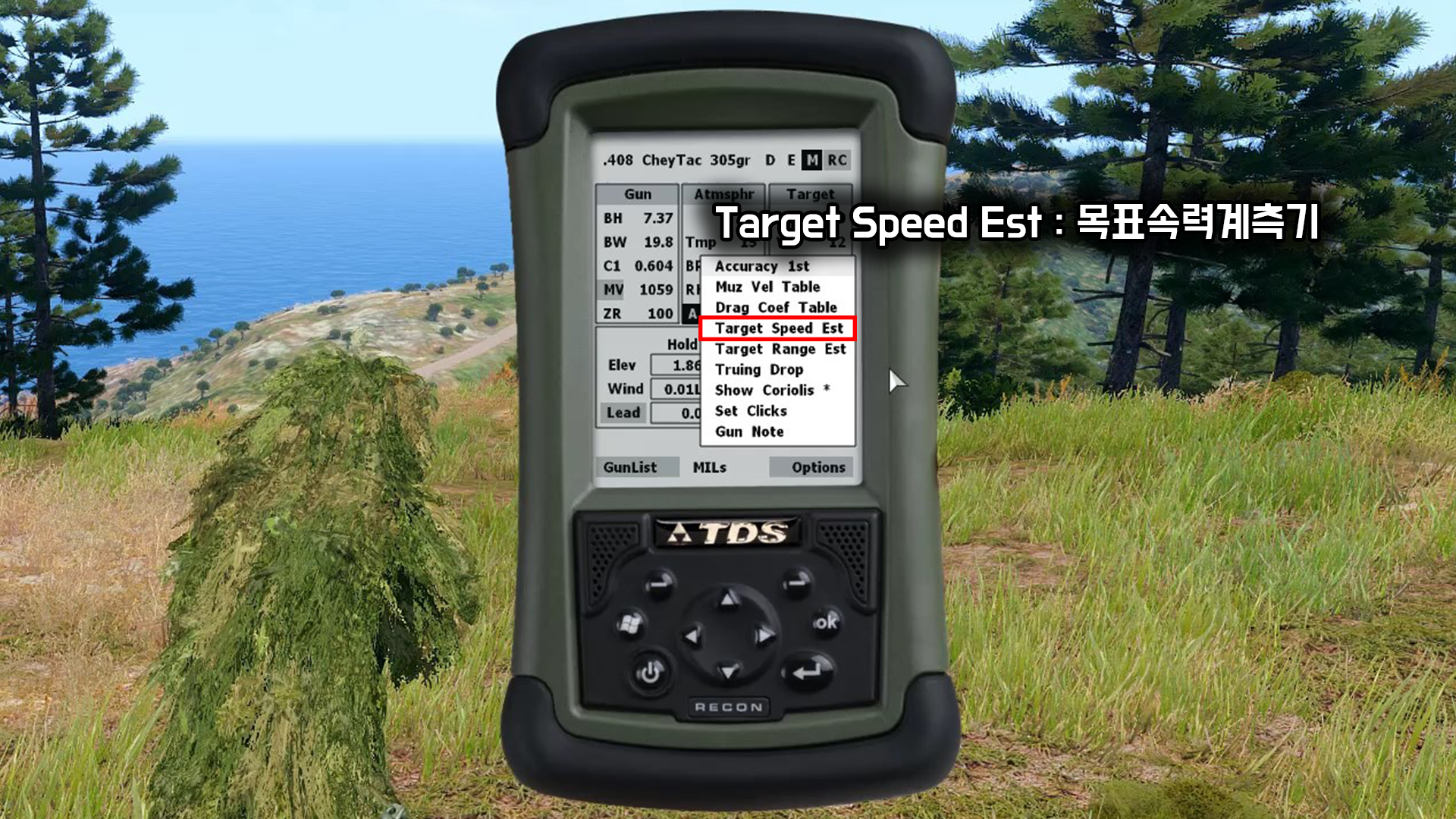

  Target Speed Est 를 누르면 목표속력계측기를 실행할 수 있습니다.

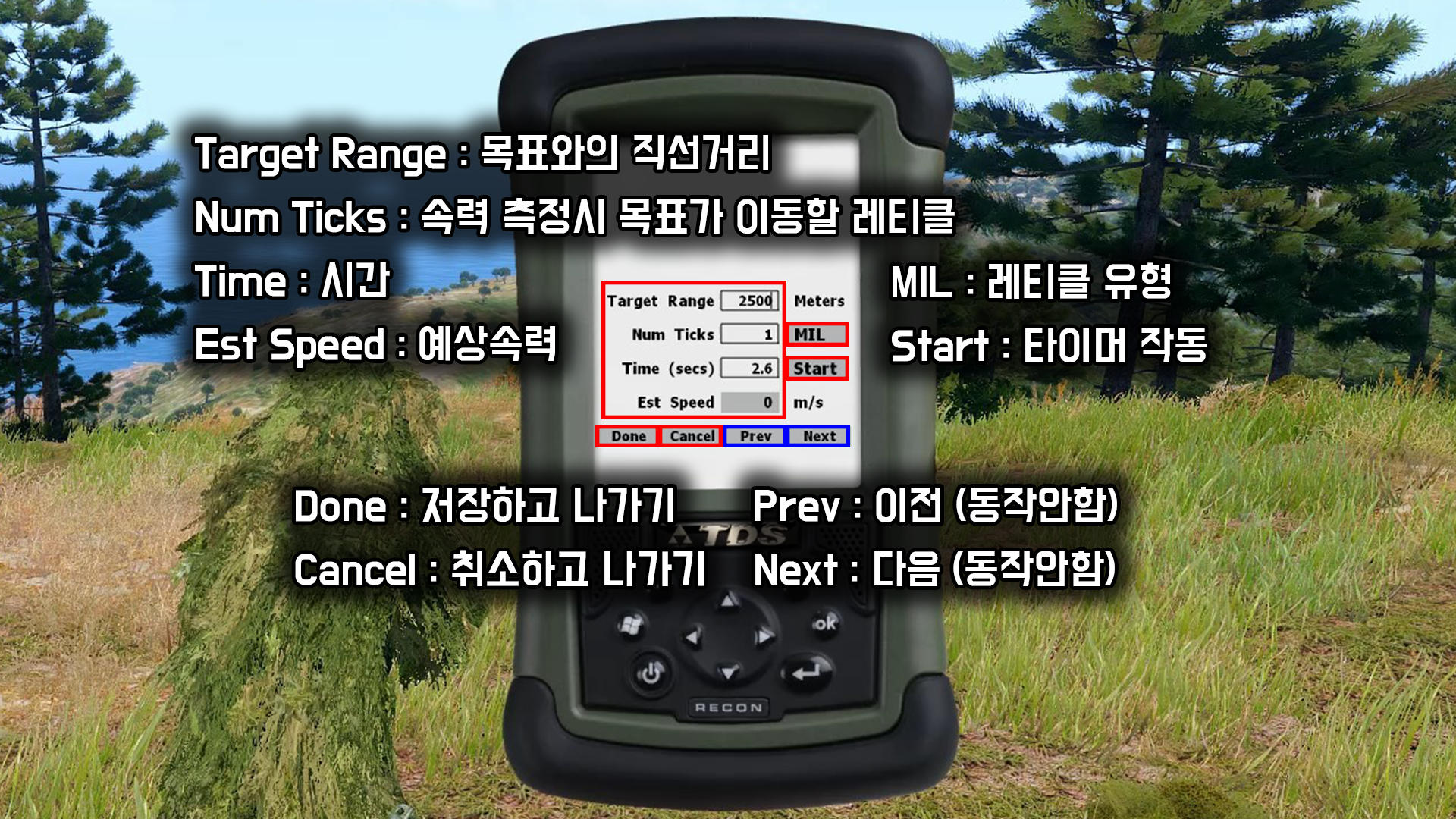

  Target Range는 목표물과의 직선거리를 의미합니다. Num Ticks는 속력 측정시 목표가 이동할 레티클 수를 의미합니다. 예를들어 Num Ticks의 수가 3이라면, 목표가 3개의 레티클을 이동하는 동안 걸린 시간으로 속력을 계산합니다. Time은 목표가 이동하는 시간입니다. 직접 입력할 수 도 있고, 우측에 Start를 눌러 타이머를 사용해서 자동으로 측정할 수 도 있습니다. Est Speed는 위의 데이터들을 종합해 계산된 목표의 예상속력을 의미합니다. MIL은 스코프가 사용중인 레티클 유형을 의미합니다. 눌러서 MIL - TMOA - IOA 순으로 순환할 수 있습니다. Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.

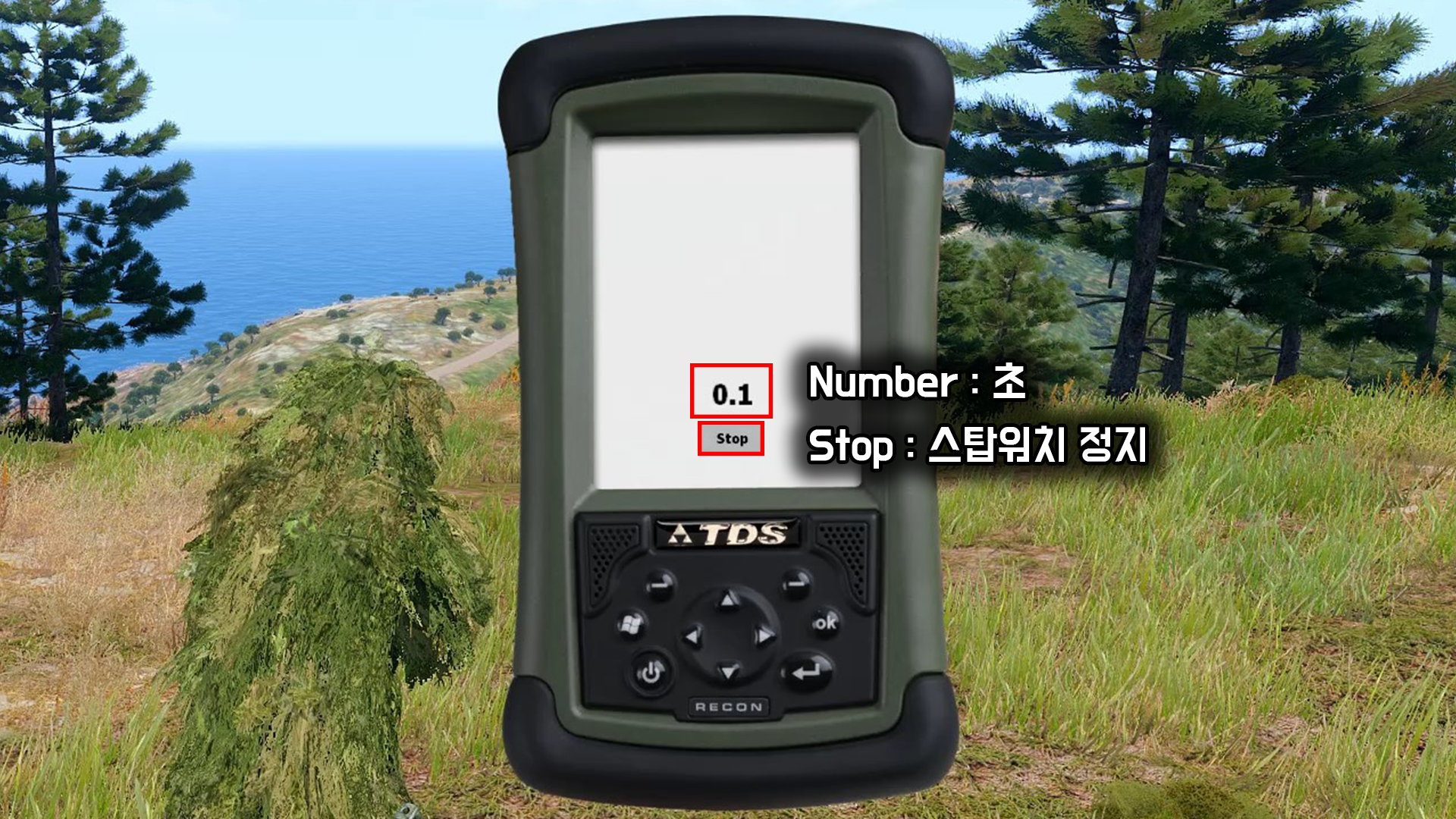

  Target Speed Est 화면에서 Start를 누르면 스탑워치가 바로 실행되며 위 사진과 같은 화면이 나옵니다. Stop을 누르면 시간이 자동으로 Target Speed Est 화면의 Time에 기입되며 목표의 예상속력이 계산됩니다.

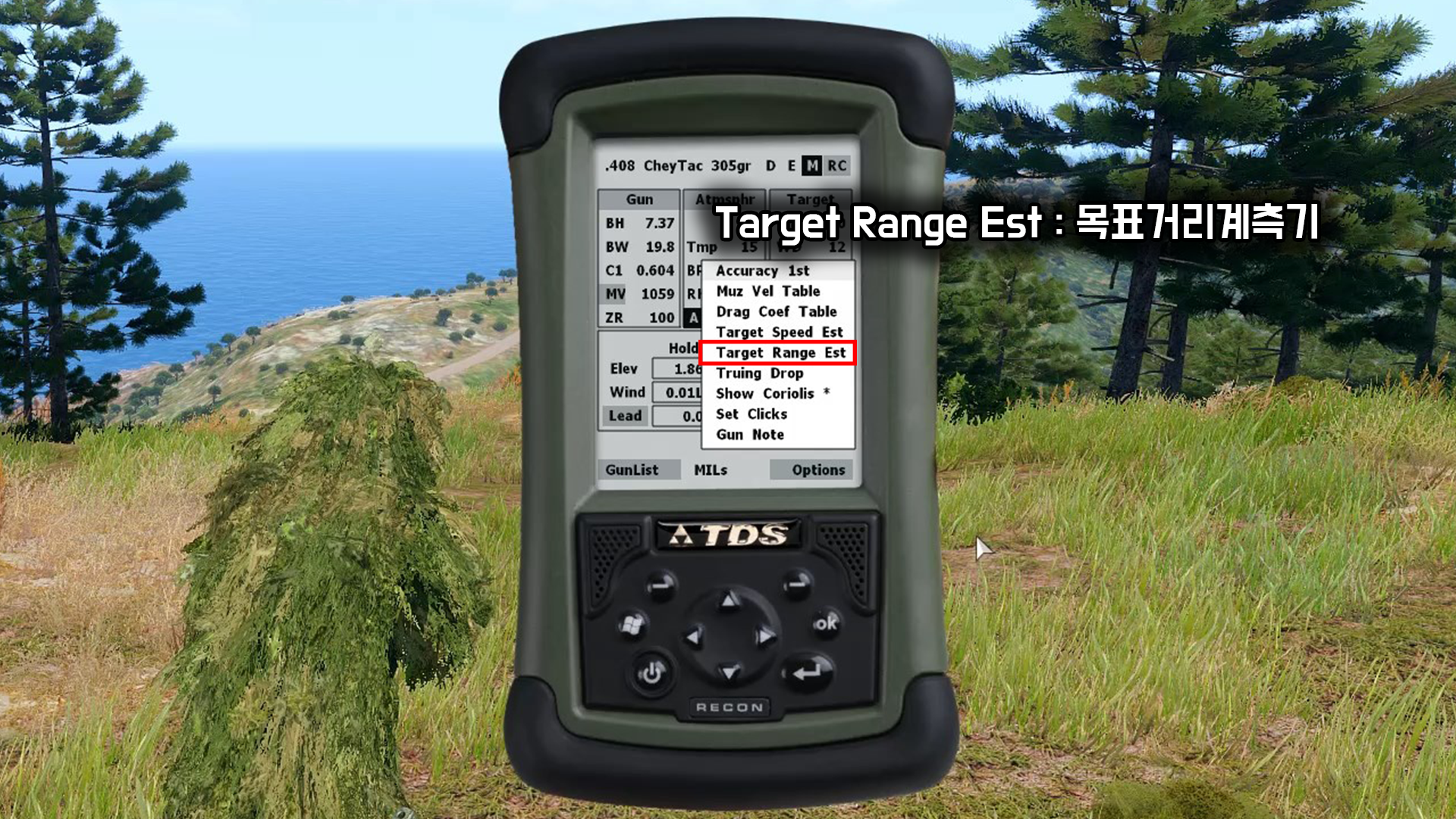

  Target Range Est 를 누르면 목표거리계측기를 실행할 수 있습니다.

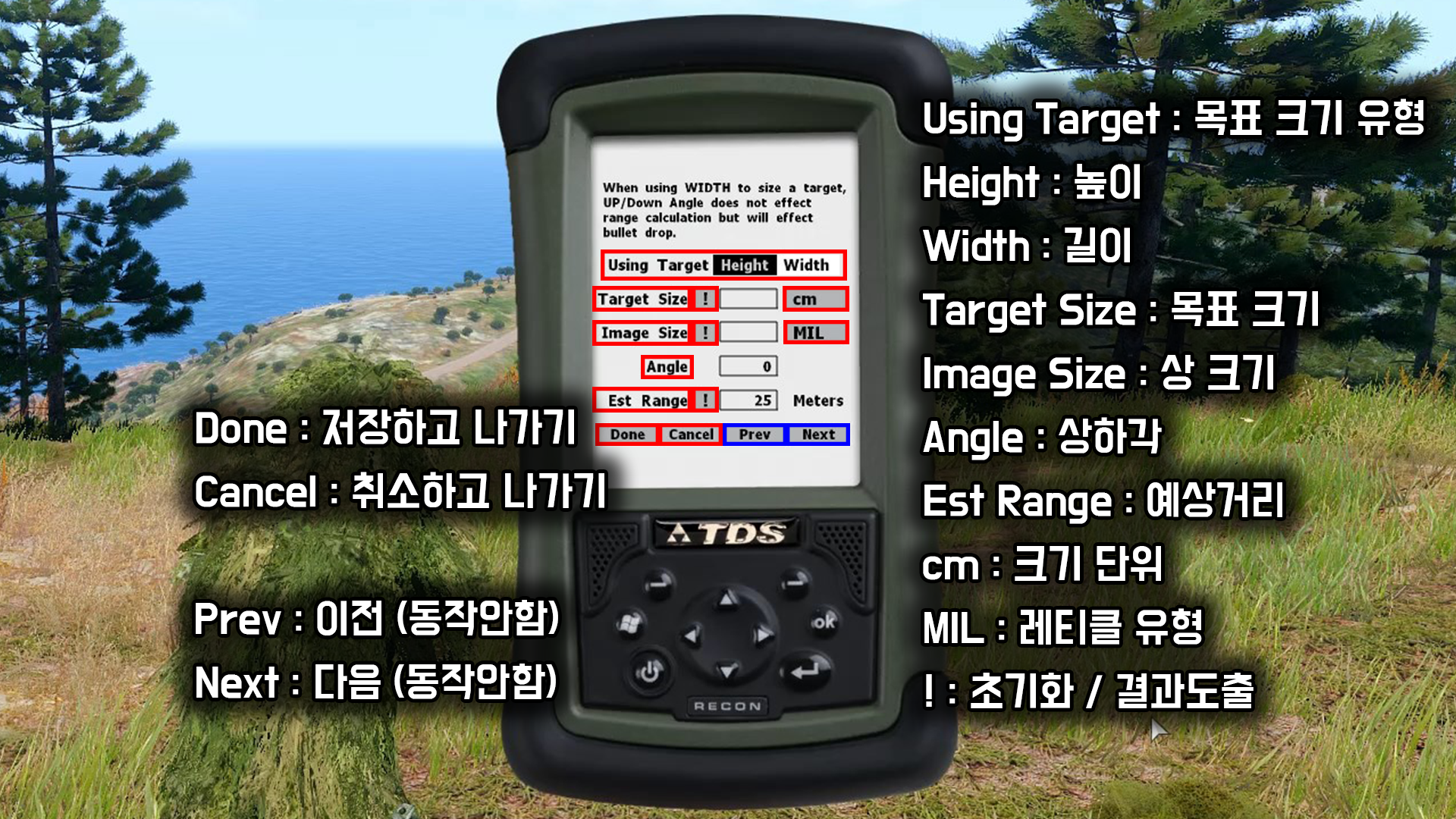

  Using Target은 목표 크기 유형을 의미합니다. Height (높이) / Width (길이) 둘 중 하나의 크기 유형을 선택할 수 있습니다. 단위는 기본적으로 cm이며 cm를 눌러 cm - m 순으로 전환할 수 있습니다. Target Size는 목표의 실제크기를 의미합니다. 목표의 실제 크기를 알지 못하면 거리를 계측할 수 없습니다. Image Size는 스코프에 맺힌 목표의 상 크기를 의미합니다. 단위는 기본적으로 MIL이며 MIL을 눌러 MIL - TMOA - IOA 순으로 전환할 수 있습니다. Angle은 상하각을 의미합니다. 보고있는 수평선을 기준으로 목표물과의 상하 각도를 의미합니다. Est Range는 위에 입력된 데이터를 기반으로 계산된 예상거리입니다. Target Size와 Image Size 우측의 !는 초기화 버튼입니다. 누르면 입력값이 초기화됩니다. Est Range 우측의 !는 결과도출 버튼입니다. 위에 입력된 데이터를 기준으로 계산된 예상거리를 출력합니다. Done을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Prev와 Next는 동작하지 않는 것으로 보입니다.

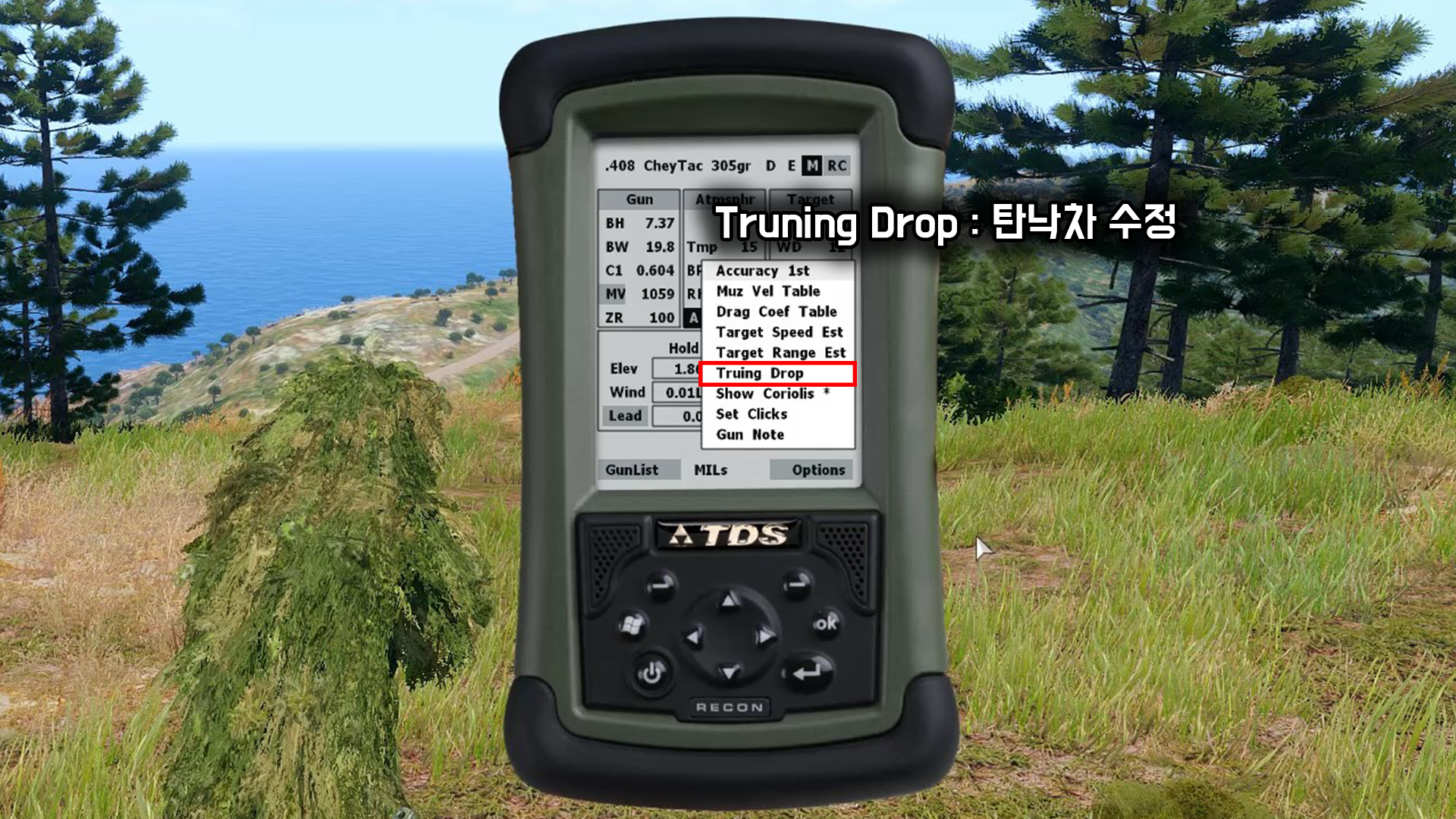

  Truning Drop 을 누르면 탄낙차를 수정할 수 있습니다.

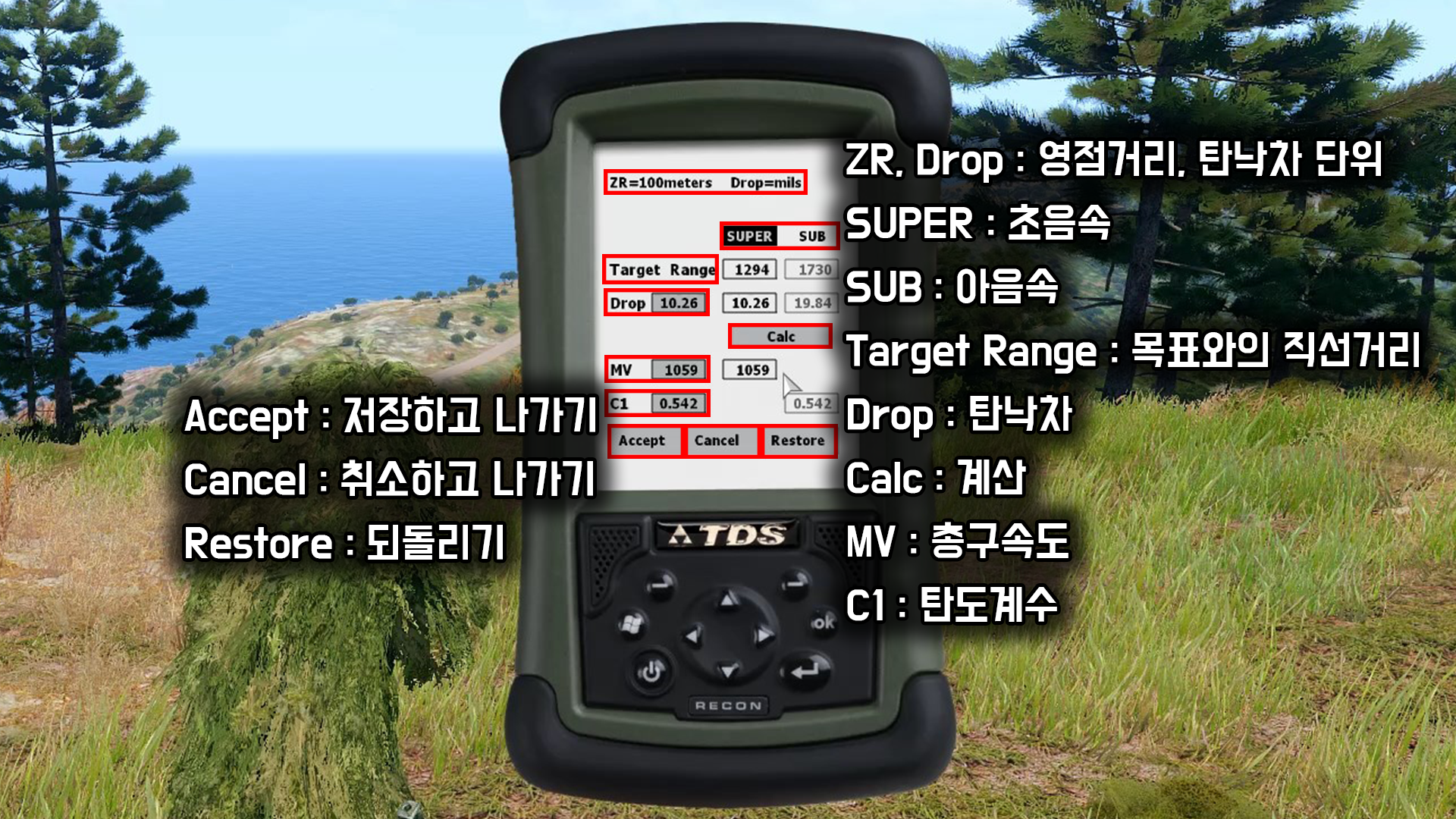

  ZR와 Drop은 현재 총기의 영점거리와 탄낙차의 단위입니다. 탄두의 속도가 초음속인지 아음속인지에 따라 SUPER와 SUB을 선택할 수 있고, SUPER을 선택할 경우 Target Range와 Drop, MV 입력창이 활성화됩니다. SUB을 선택할 경우 Target Range와 Drop, C1 입력창이 활성화됩니다. Target Range는 목표와의 직선거리를 의미합니다. Drop은 해당 거리에서의 탄낙차 입니다. 회색 창의 수치는 Range Card에 기록된 값이고, 흰색 창의 값은 수정할 값 입니다. MV (Muzzle Velocity)는 총구속도를 의미합니다. 회색 창의 수치는 Range Card에 기록된 값이고, 흰색 창의 값은 수정할 값 입니다. C1은 탄도계수를 의미합니다. 회색 창의 수치는 Range Card에 기록된 값이고, 흰색 창의 값은 수정할 값 입니다. Calc는 계산 버튼입니다. Calc를 눌러 기존 Range Card를 기반으로 흰색 창의 값을 입력합니다. Accept을 누르면 입력한 데이터를 저장하고 나갑니다. Cancel을 누르면 입력한 데이터를 저장하지 않고 나갑니다. Restore를 누르면 입력 값을 초기화 합니다.



  Show Coriolis 를 누르면 코리올리 보정치를 켜고 끌 수 있습니다.

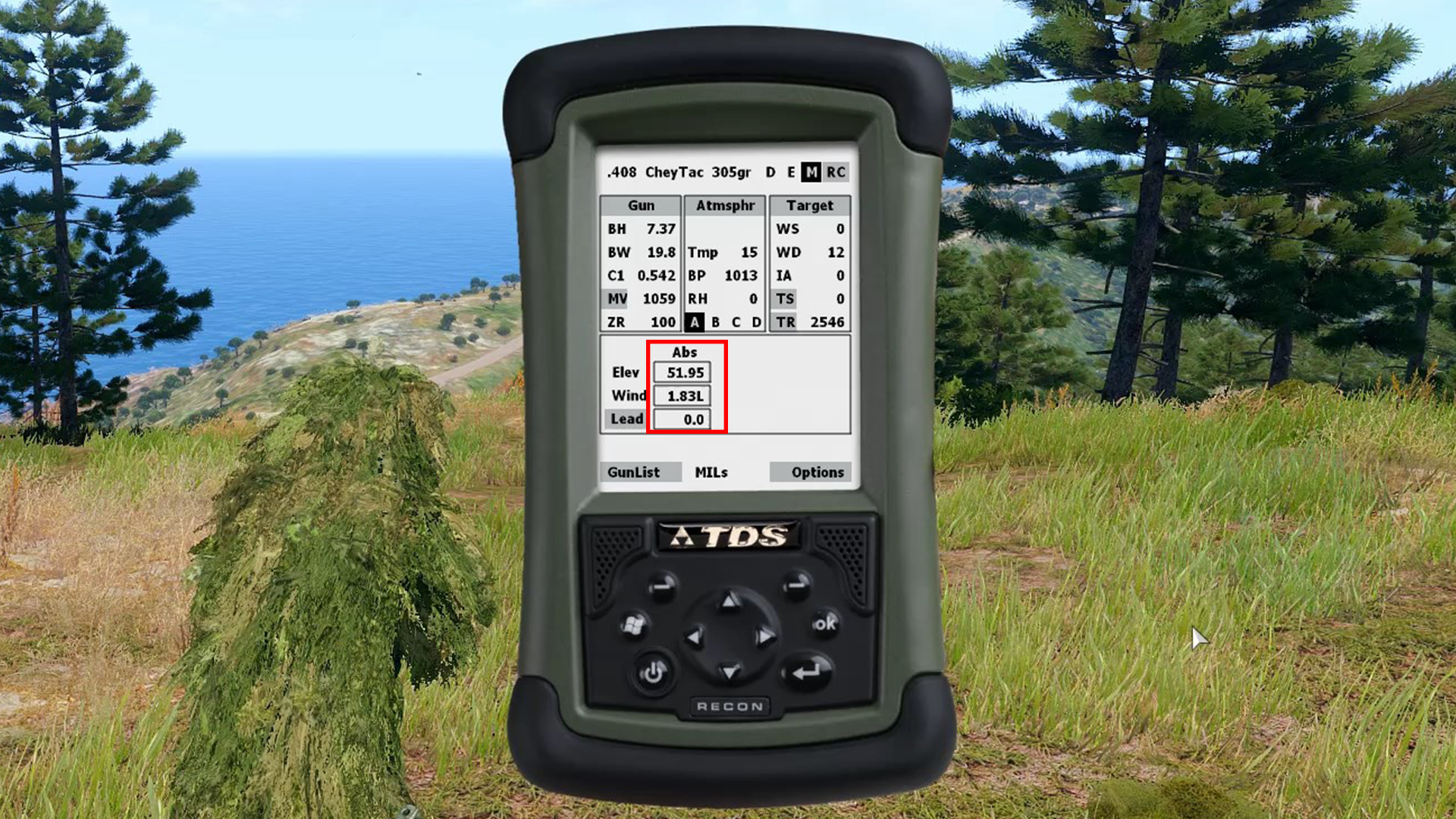

  코리올리 보정치가 꺼지면 Hold영역이 Abs으로 이름만 바뀌고 Cor과 Spin 영역이 감춰집니다.



  Set Clicks 를 누르면 클리크 옵션 화면으로 이동합니다.



  클리크 옵션은 위에서 설명했기 때문에 이하 생략하겠습니다.



---

9. 프리셋

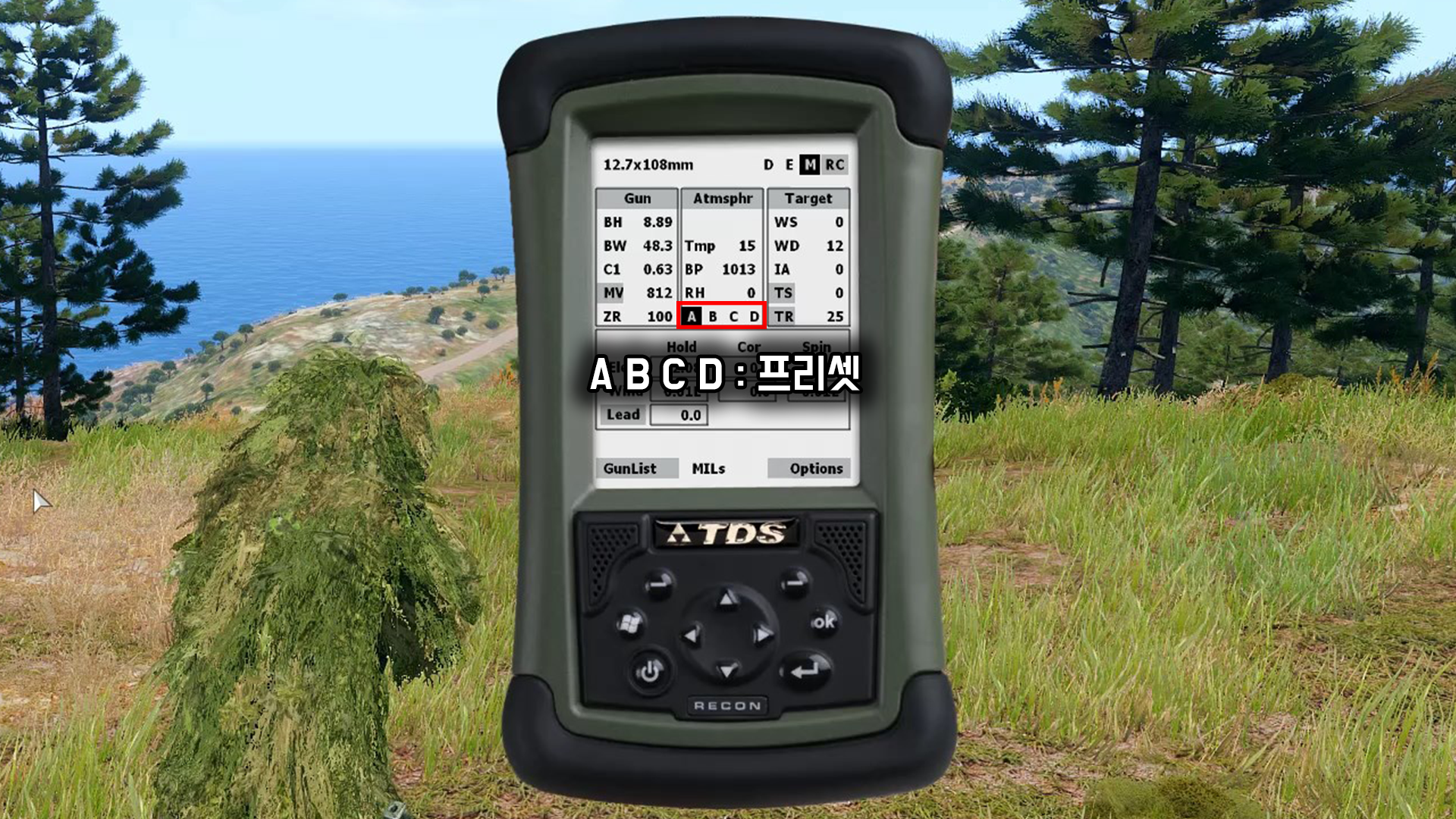

  A B C D 는 프리셋으로 총 4개의 프리셋을 선택할 수 있습니다. 4개의 프리셋을 설정해 총기변경이나 다양한 환경, 혹은 다양한 환경에 빠르게 대처할 수 있습니다.



---
