[Addon] ACE Vector21 사용법 가이드

▣ Vector 21

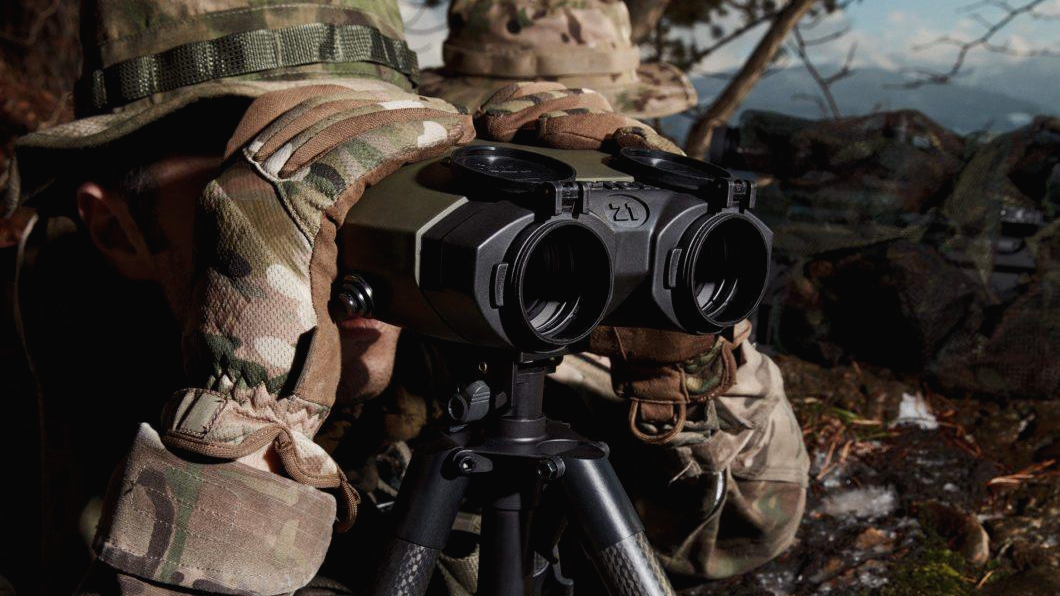

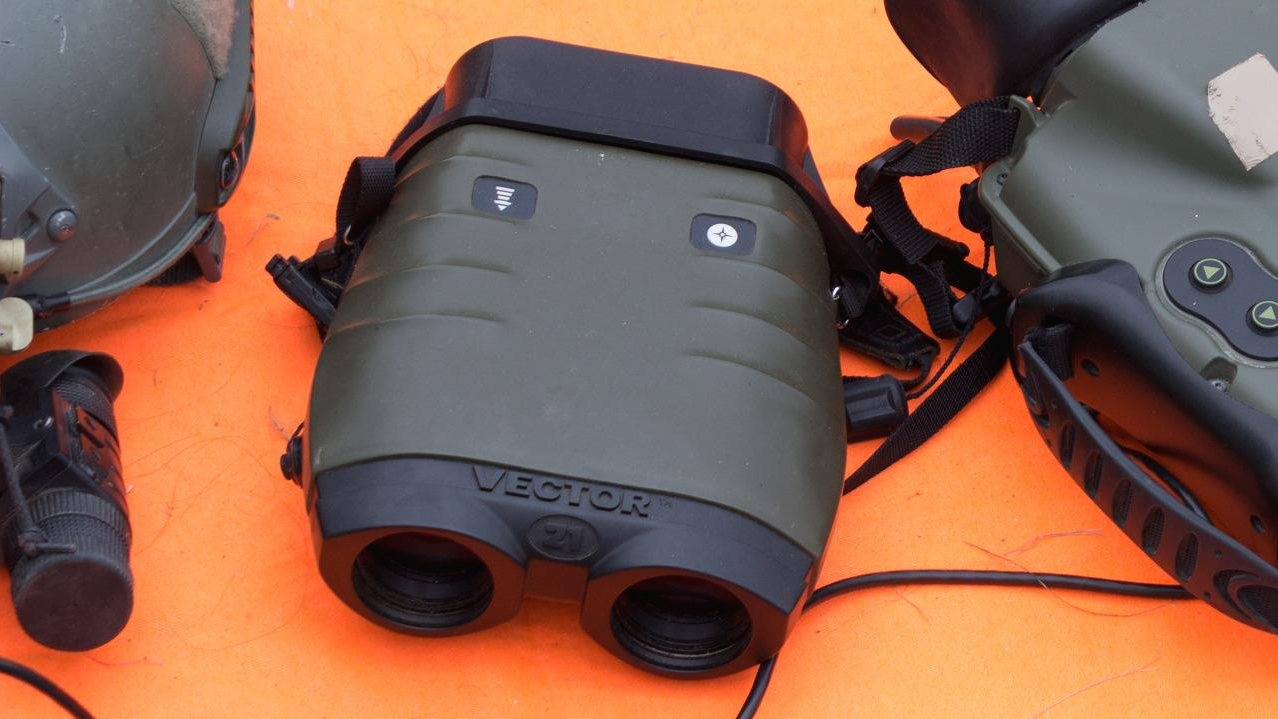

  벡터 21은 고정밀 디지털 나침반이 탑재된 주간 광학 통합 3차원 양안 레이저 거리계입니다. 7배율의 벡터 21은 5m부터 12,000m까지 관측가능하며, 내장된 자이로스코프와 디지털 나침반으로 방위, 경사까지 측정할 수 있습니다. 벡터 21 나이트는 벡터 21을 개량하여 주야간 모두 사용 가능한 거리계입니다. 다양한 기능이 탑재된 만큼 다양한 방법으로 사용 가능한데 아래 설명을 통해 벡터 21의 자세한 사용법을 사진과 영상으로 알아보겠습니다!



---

▣ Vector 21 사용법

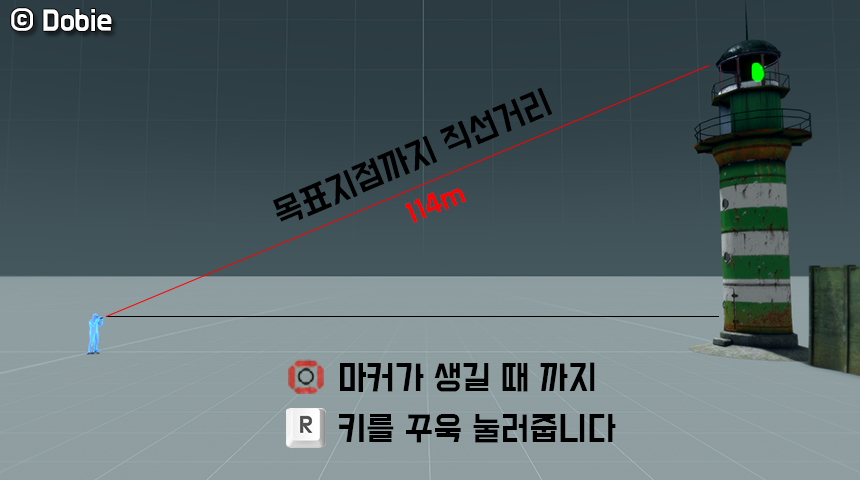

1. Slope Distance (직선거리)

  마커가 생길 때 까지 "R"키를 꾹 눌렀다가 마커가 생기면 "R"키를 놓습니다. 목표지점까지의 직선거리를 길이단위(기본 : 미터)로 측정합니다.



2. Azimuth (방위각)

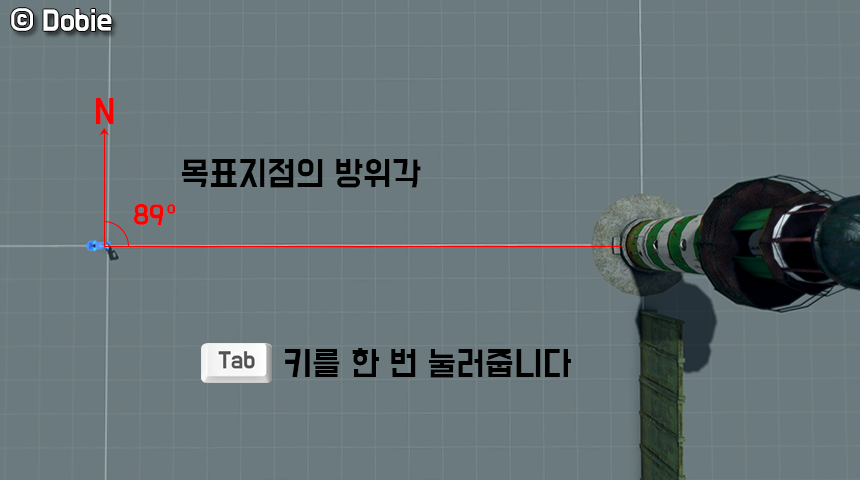

  "Tab"키를 눌렀다가 놓습니다. 나침반상 북쪽을 기준으로 목표지점의 방위각을 각도단위(기본 : 도)로 측정합니다.



3. Slope Distance and Azimuth (직선거리와 방위각)

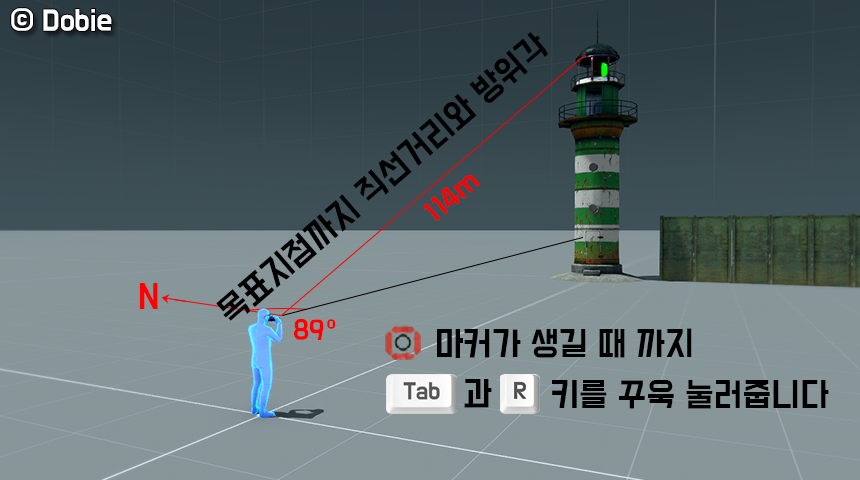

  마커가 생길 때 까지 "R"키와 "Tab"키를 꾹 눌렀다가 마커가 생기면 "R"키와 "Tab"키를 놓습니다. 목표지점까지의 직선거리와 방위각을 동시에 측정합니다.

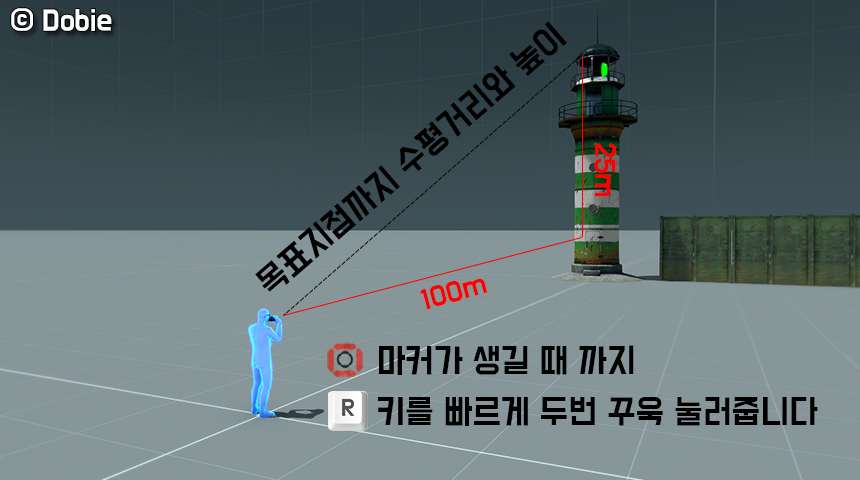

4. Horizontal Distance and Height Difference (수평거리와 높이차)

  마커가 생길 때 까지 "R"키를 두 번 눌렀다가 마커가 생기면 "R"키를 놓습니다. 목표지점까지의 수평거리와 높이차이를 길이단위(기본 : 미터)로 측정합니다.

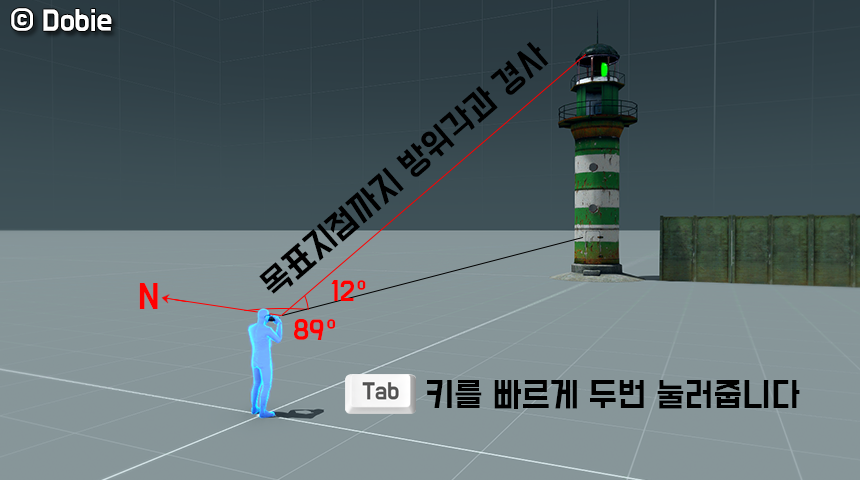

5. Azimuth and Inclination (방위각과 경사각)

  "Tab"키를 두 번 눌렀다가 놓습니다. 목표지점의 방위각과 경사각을 각도단위(기본 : 도)로 동시에 측정합니다.



6. Distance Between Two Points (두 지점사이의 직선거리)

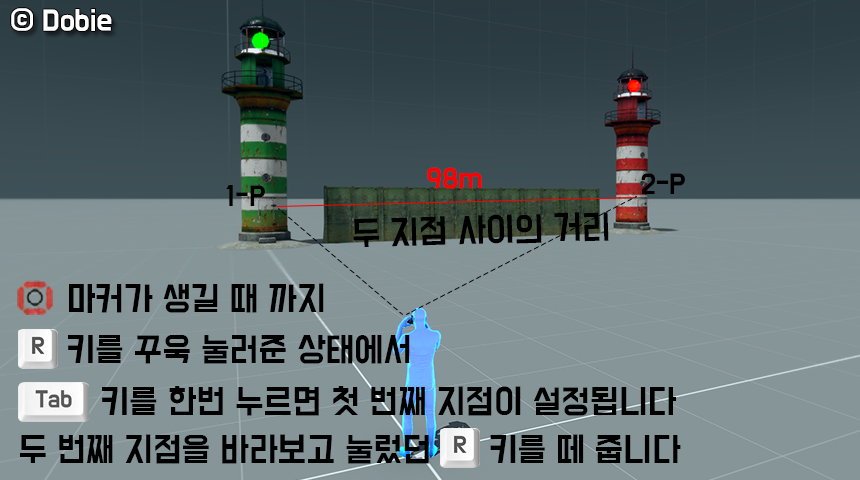

  마커가 생길 때 까지 "R"키를 꾹 눌렀다가 마커가 생기면 첫 번째 지점을 보고 "Tab"키를 누릅니다. "1-P"라는 지점 설정 문구가 뜨면 두 번째 지점을 보고 "R"키를 놓습니다. 두 지점간의 직선거리를 길이단위(기본 : 미터)로 측정합니다.

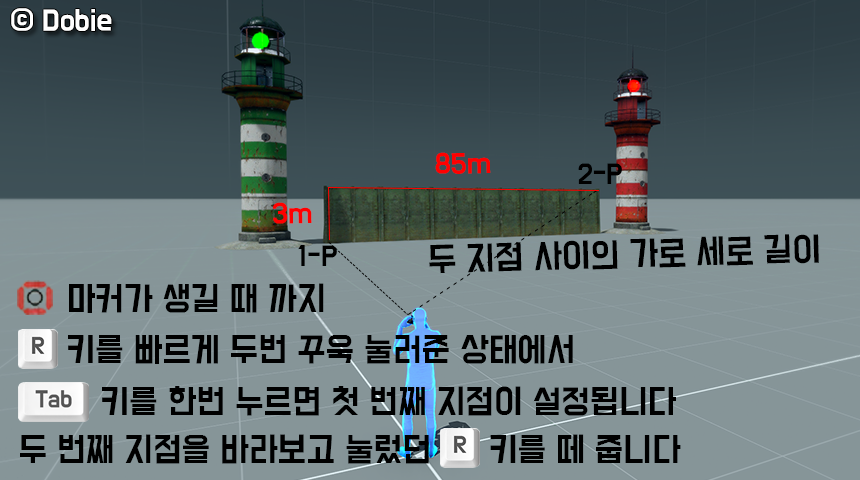

7. Horizontal and Vertical Distance Between Two Points (두 지점사이의 수평/수직거리)

  마커가 생길 때 까지 "R"키를 두 번 눌렀다가 마커가 생기면 첫 번째 지점을 보고 "Tab"키를 누릅니다. "1-P"라는 지점 설정 문구가 뜨면 두 번째 지점을 보고 "R"키를 놓습니다. 두 지점간의 수평/수직 거리를 길이단위(기본 : 미터)로 측정합니다.

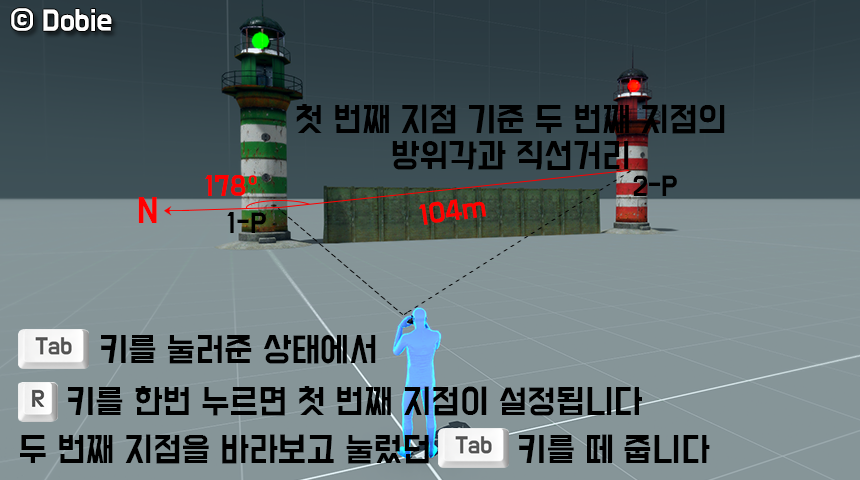

8. Horizontal Distance and Azimuth Between Two Points (두 지점사이의 수평거리와 방위각)

  "Tab"키를 눌렀다가 첫 번째 지점을 보고 "R"키를 누릅니다. "1-P"라는 지점 설정 문구가 뜨면 두 번째 지점을 보고 "Tab"키를 놓습니다. 첫 번째 지점을 기준으로 두 번째 지점까지의 직선거리와 방위각을 동시에 측정합니다.

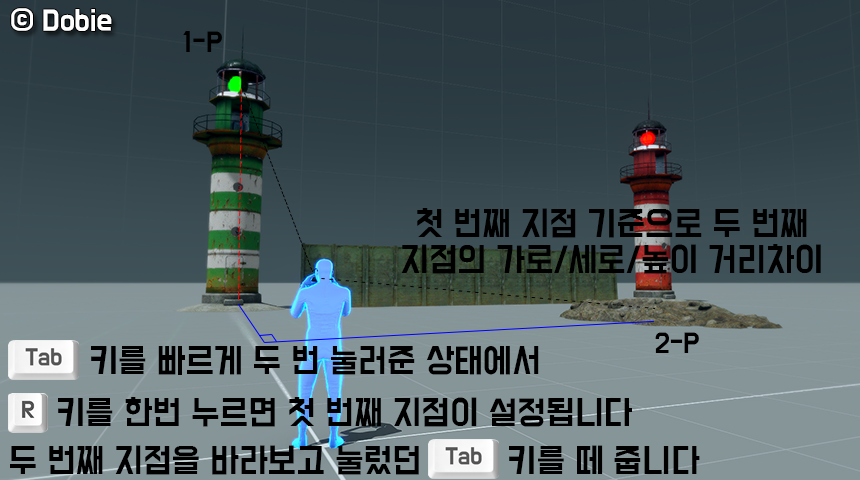

9. Fall of Shot (착탄지로부터 거리)

  "Tab"키를 두 번 눌렀다가 첫 번째 지점(타격 목표지점)을 보고 "R"키를 누릅니다. "1-P"라는 지점 설정 문구가 뜨면 두 번째 지점(실제 착탄지점)을 보고 "Tab"키를 놓습니다. 착탄지점 기준으로 목표지점의 수평/수직 보정 거리를 계산합니다. 결과창에서 "R"키를 한번 더 누르면 높이 보정 거리를 계산합니다.



L ( ) : 목표지점이 착탄지점으로 부터 관측자 기준 좌측으로 ( )m 떨어져 있습니다.

r ( ) : 목표지점이 착탄지점으로 부터 관측자 기준 우측으로 ( )m 떨어져 있습니다.



A ( ) : 목표지점이 착탄지점으로 부터 관측자 기준 뒤쪽으로 ( )m 떨어져 있습니다.

d ( ) : 목표지점이 착탄지점으로 부터 관측자 기준 앞쪽으로 ( )m 떨어져 있습니다.



up ( ) : 목표지점이 착탄지점보다 ( )m 높습니다.

dn ( ) : 목표지점이 착탄지점보다 ( )m 낮습니다.



10. 단위 설정

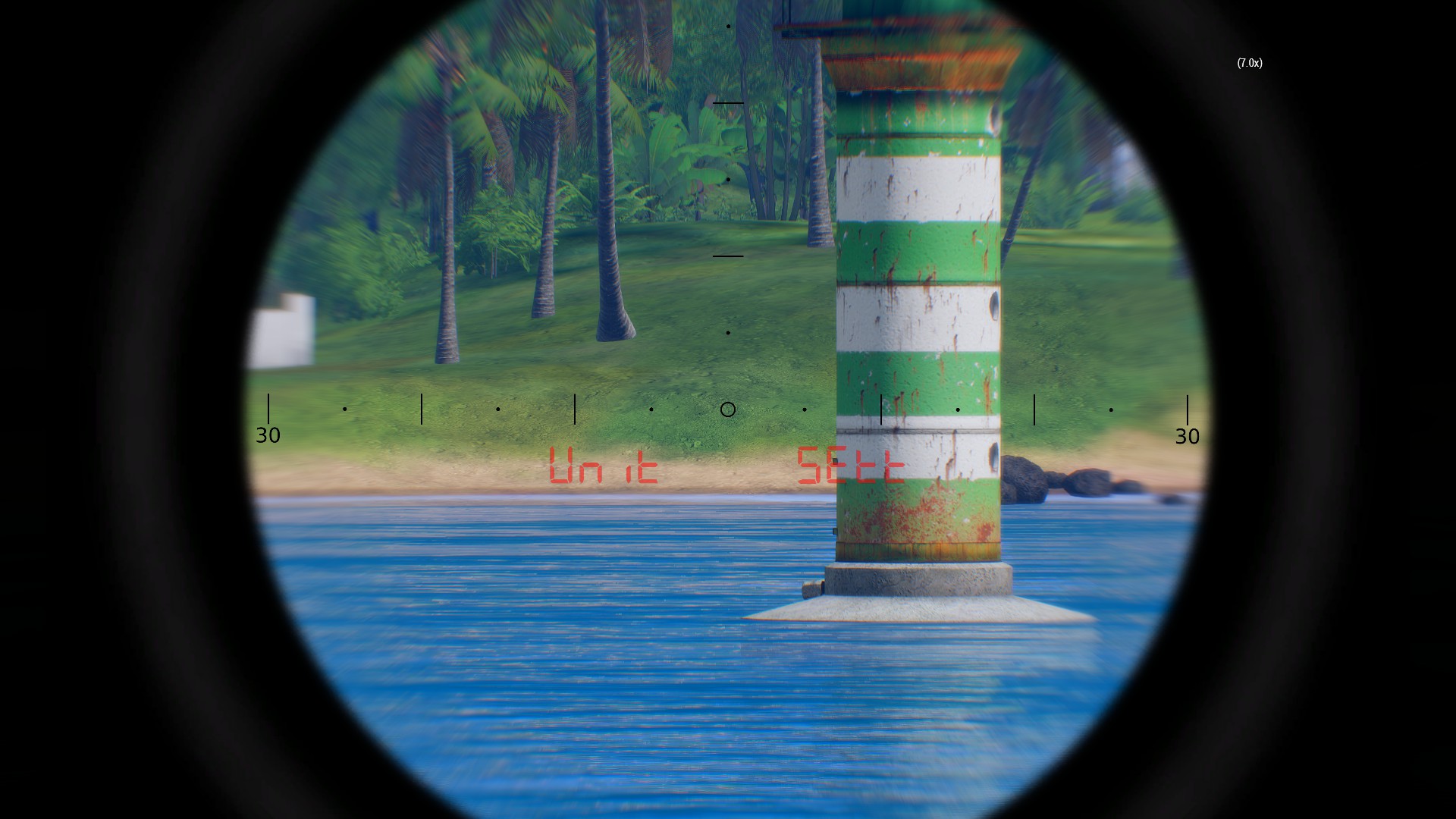

"Tab"키를 5번 연속으로 누르면 "Unit Sett"이라는 문구와 함께 세팅화면으로 넘어갑니다.



현재 설정되어 있는 단위가 표시됩니다. 좌측은 각도단위, 우측은 길이단위입니다. "R"키를 눌러 단위를 순환시킬 수 있습니다.



각도단위 : 도, 길이단위 : SI-U (국제단위계, 미터법)



각도단위 : 밀라디안 (Mil), 길이단위 : SI-U (국제단위계, 미터법)



각도단위 : 밀라디안 (Mil), 길이단위 : 피트법



각도단위 : 도, 길이단위 : 피트법

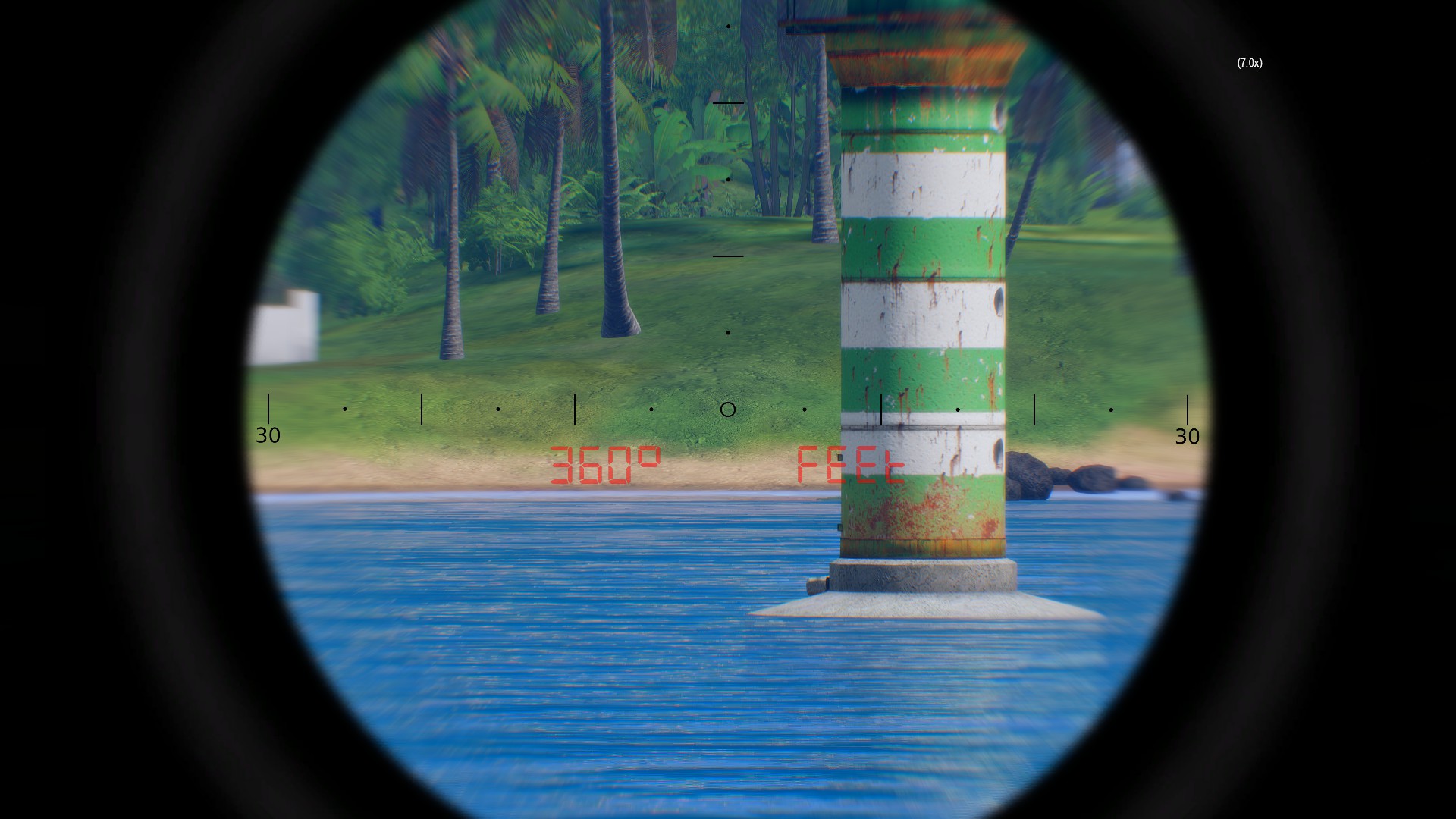

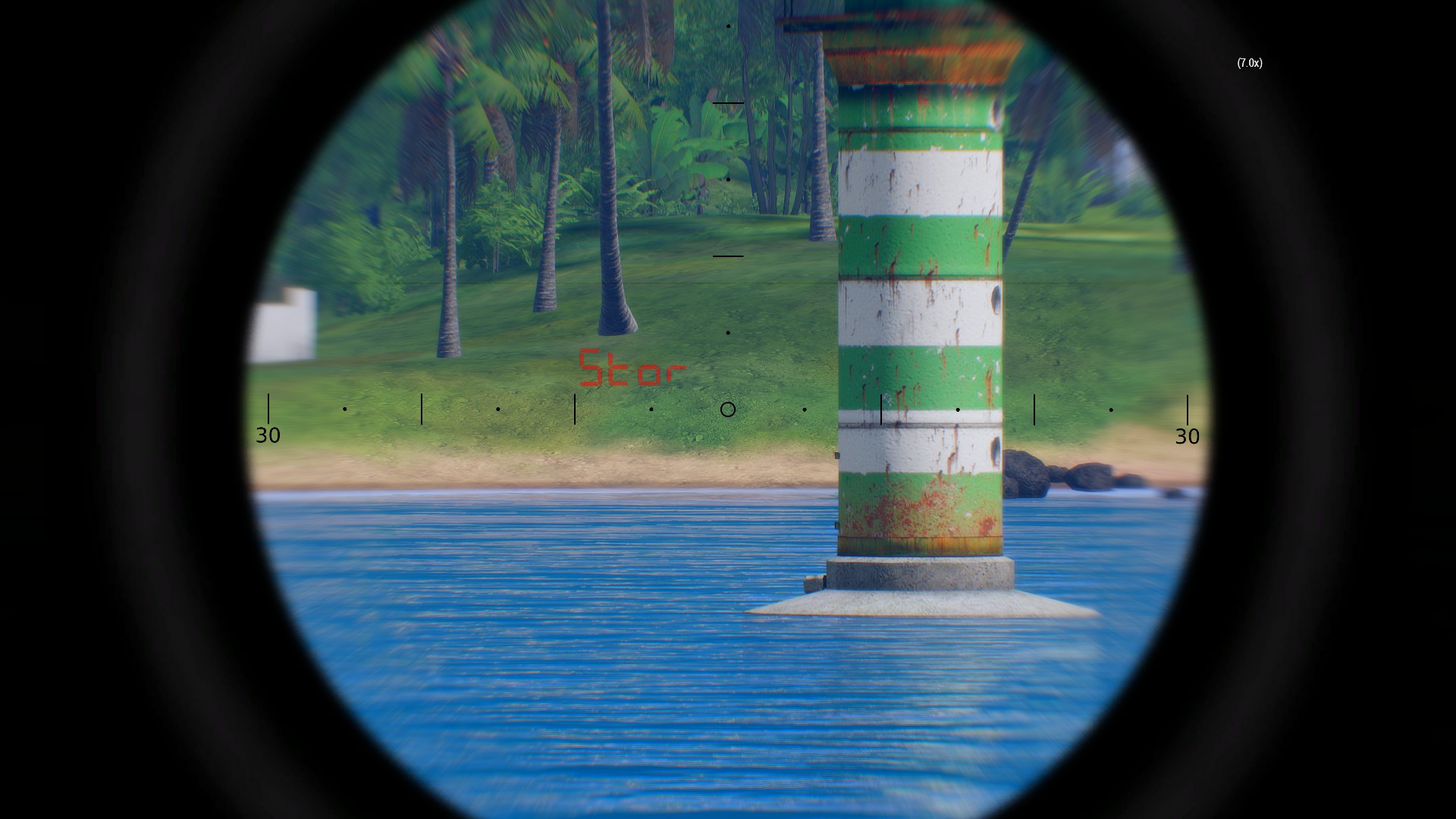

"R"키를 눌러 원하는 단위계로 변환할 수 있습니다. 변환이 완료되면 "Tab"키를 5번 연속으로 누르면 세팅이 적용됩니다.



영상으로 사용 예시를 보시죠!



Vector21 ACE 공식 메뉴얼 (영문)

Vector
